Дробеметная установка для очистки листового и профильного металлопроката

Дробеметная установка для очистки листового и профильного металлопроката Дробеметная установка для очистки листового и профильного металлопроката
Дробеметная установка предназначена для очистки листового и профильного проката от грязи, ржавчины и окалины. Подлежащий обработке листовой или профильный прокат с помощью транспортирующего устройства подается в дробеметную камеру, где в автоматическом режиме происходит его дробеметная очистка со всех сторон за один проход.
Процесс регенерации отработанной дроби происходит в замкнутом цикле непрерывно, что обеспечивается подачей дроби винтовым конвейером и элеватором в сепаратор и дробеотделитель и далее в бункер-накопитель.
По желанию заказчика возможна поставка рольгангов, подающих и приемных стеллажей, системы очистки отсасываемого воздуха.

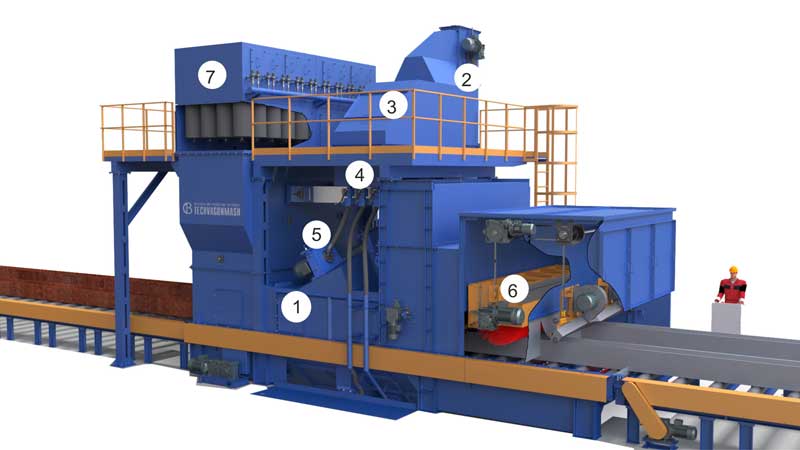

Дробеметная установка

1.     Рабочая камера

5. Дробеметные аппараты

2.     Элеватор

6. Узел уборки дроби

3.     Сепаратор

7. Фильтровальная установка

4.     Бункер-накопитель





Описание составных частей

Рабочая камера

Рабочая камера предназначена для ограничения рабочей зоны дробеметной очистки. Внутренняя поверхность  рабочей камеры защищена от воздействия потоков дроби (прямых и рикошетных) металлическими  листами из марганцовистой стали толщиной 12 мм. Для предотвращения вылета дроби за пределы установки, тамбура оснащены резиновыми шторами.

В секции очистки (выходной тамбур) дробемётной камеры располагаются щётка для уборки дроби с поверхности металлопроката, датчик для определения высоты очищаемого металлопроката для последующей настройки высоты расположения щётки, а так же установка для обдува поверхности металлопроката с целью удаления остатков дроби и пыли.

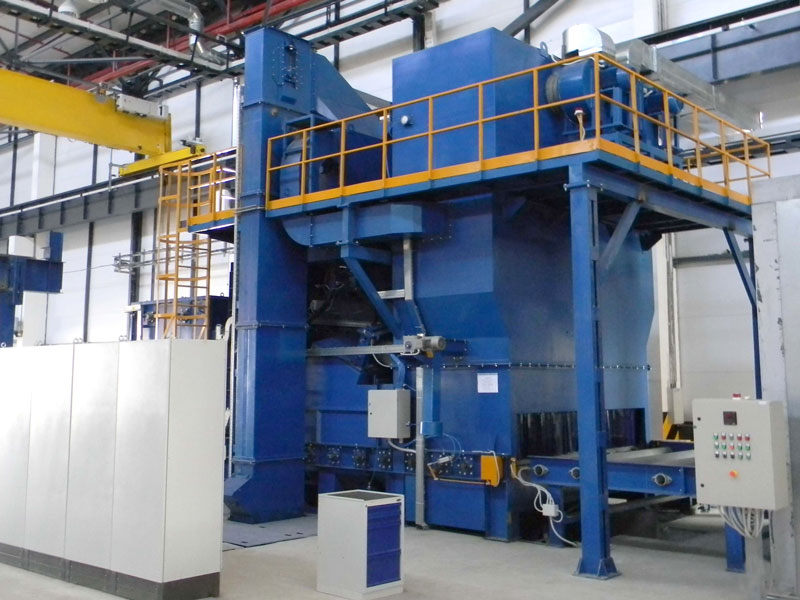

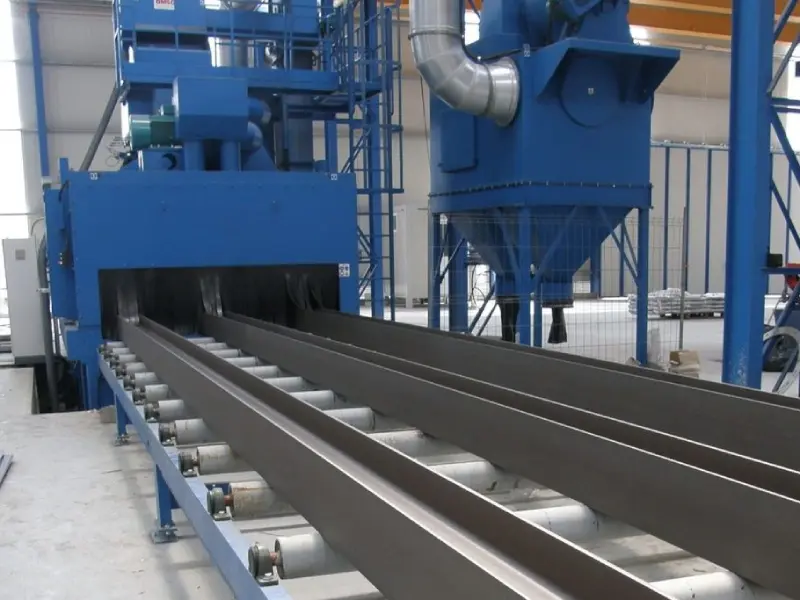

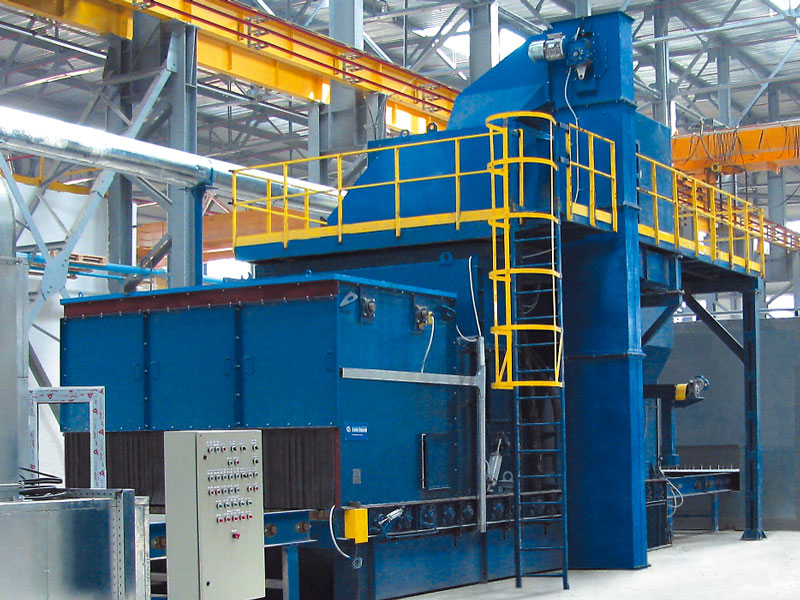

Рабочая камера дробеметной установки

Система сбора и регенерации дроби дробеметной установки

Система сбора и регенерации абразива предназначена для сбора дроби, выброшенной дробеметными аппаратами, ее сепарации и подачи к дробеметным аппаратам.
Система сбора и регенерации абразива состоит из:
- щетки для уборки дроби;
- винтового конвейера;
- элеватора;
- сепаратора;
- бункера-накопителя;
- дробеотделителя.

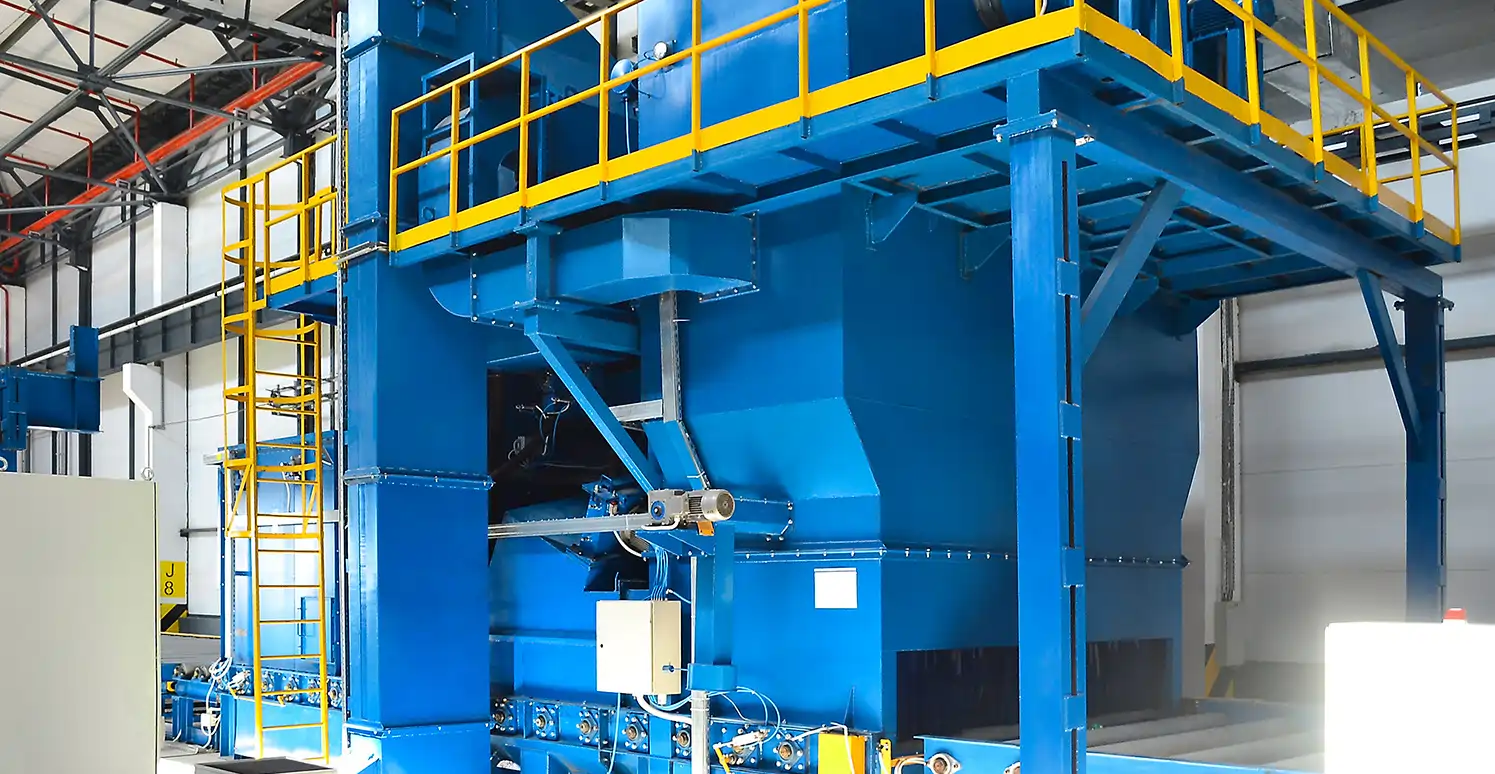

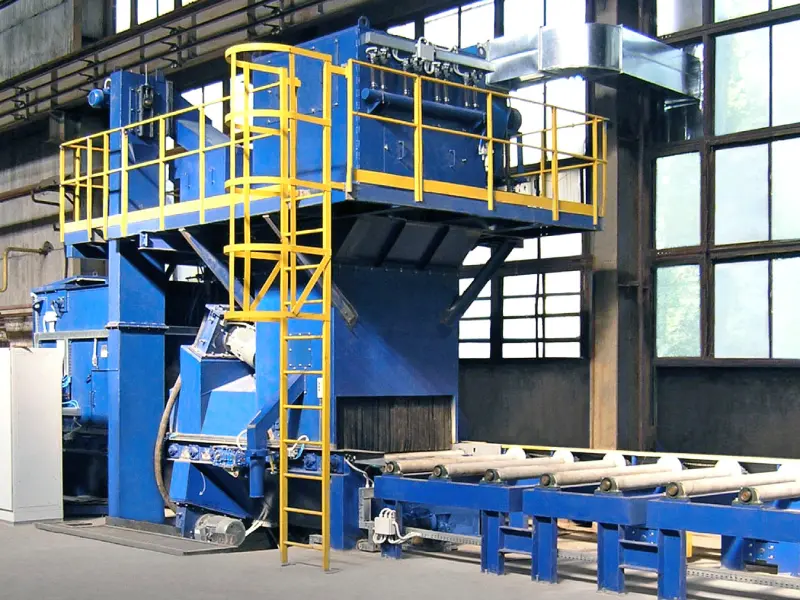

Элеватор дробеметной установки

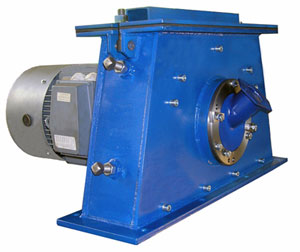

Дробеметные аппараты

Дробеметные аппараты предназначены для создания высокоскоростного направленного потока металлической дроби при очистке металла, проката, литья, поковок, сварных конструкций, а также при создании поверхностного наклепа в целях упрочнения деталей.

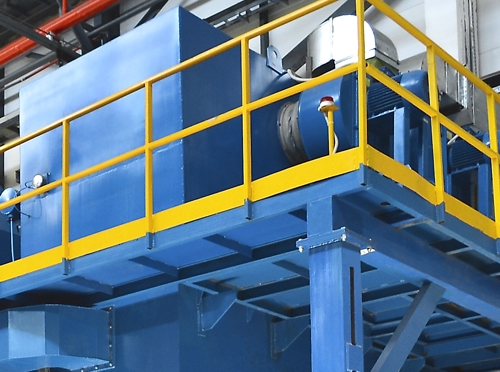

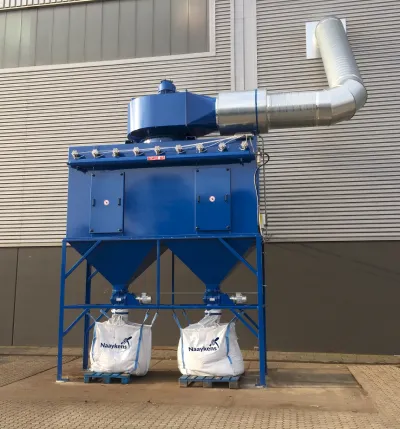

Фильтровальная установка

Фильтровальная установка рольганговой дробеметной установки установлена на входной секции рабочей камеры.

В фильтровальной установке размещены фильтровальные патроны и система встряхивания патронов, которая обеспечивает очистку патронов от пыли. Встряхивание патронов от пыли производится подачей в патрон кратковременного импульса сжатого воздуха. При этом пыль, скопившаяся на патроне, осыпается в бункер сбора пыли, а процесс фильтрации воздуха не прекращается.





Технические характеристики

Наименование показателя

Модели

КД-800

КД-1600

КД-2600

КД-3200

1.

Габаритные размеры очищаемых изделий:

ширина, мм

800

1600

2600

3200

длина, не менее, мм

1200

2500

2500

2500

высота, не более, мм

350

500

500

500

2.

Скорость перемещения проката, м/мин

0.8-1.5

1.2-1.5

1.2-1.5

1.0-2.5

3.

Высота микронеровностей обработанной поверхности, мкм

40-80

4.

Количество дробеметных аппаратов, шт

4

4

6

6

5.

Установленная мощность электродвигателей, кВт

92

116

120

210

6.

Масса оборудования, т

9.5

27

30

42

7.

Габаритные размеры дробеметной установки:

длина, мм

3800

5700

7200

8300

ширина, мм

3600

5650

6100

6500

высота над полом, мм

5100

6500

6695

6500

глубина приямка, мм

-

980

1945

1945


Фото

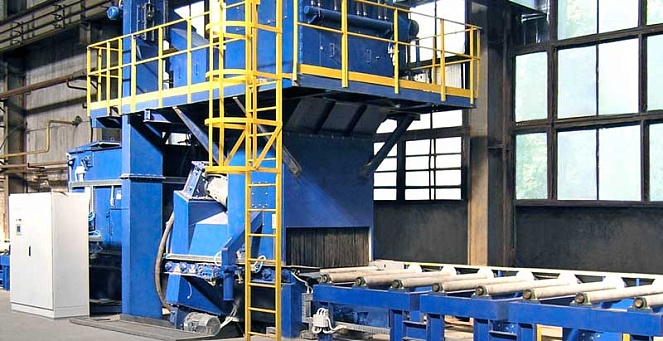

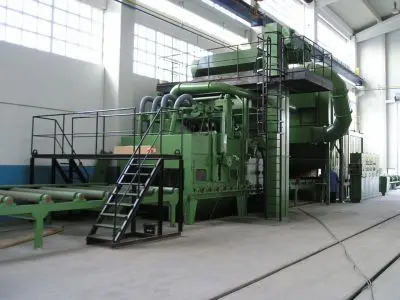

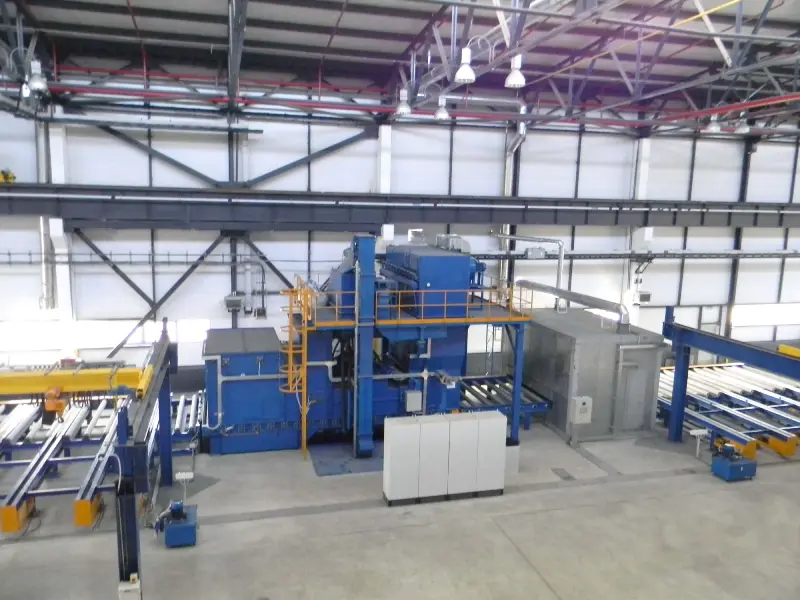

  • Дробеметная установка КД-3200
    Дробеметная установка КД-3200

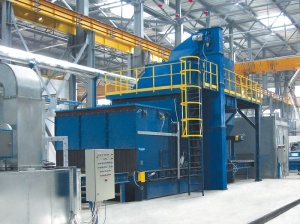

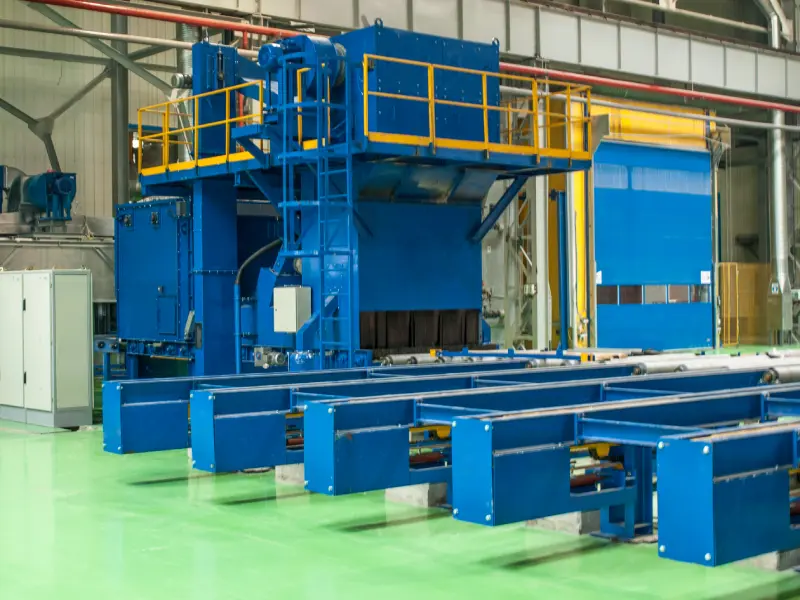

  • Дробеметная установка КД-2600
    Дробеметная установка КД-2600

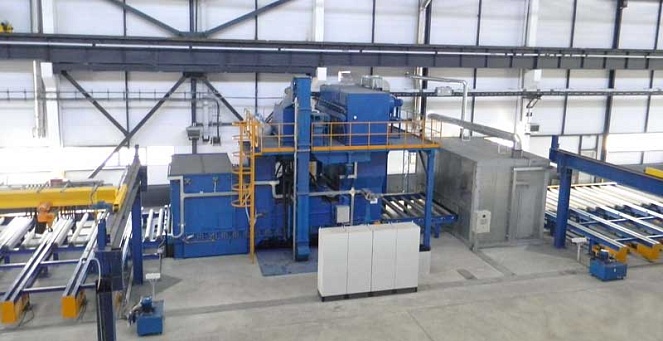

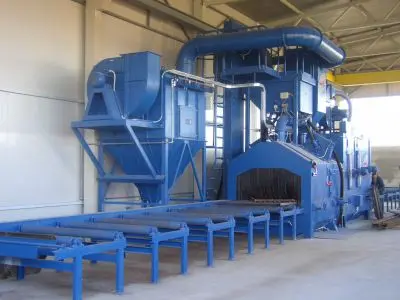

  • Дробеметная установка с камерой предварительной сушки
    Дробеметная установка с камерой предварительной сушки

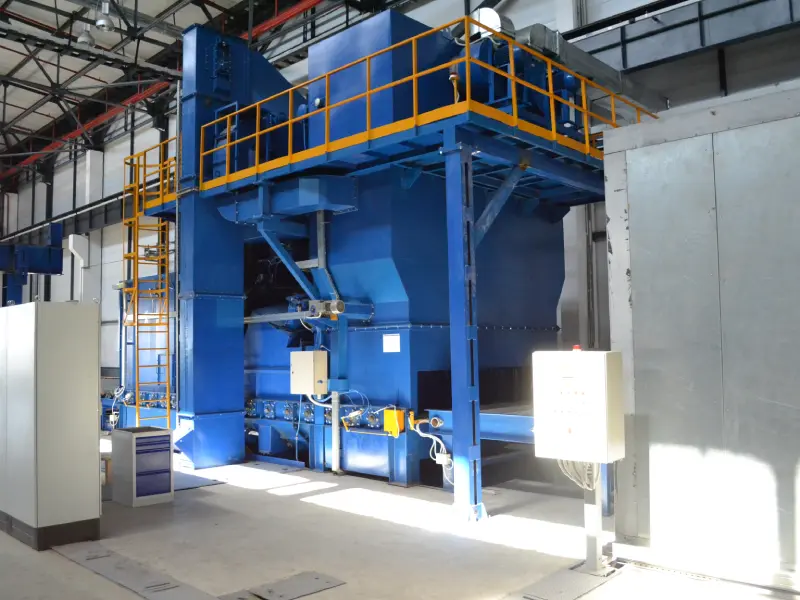

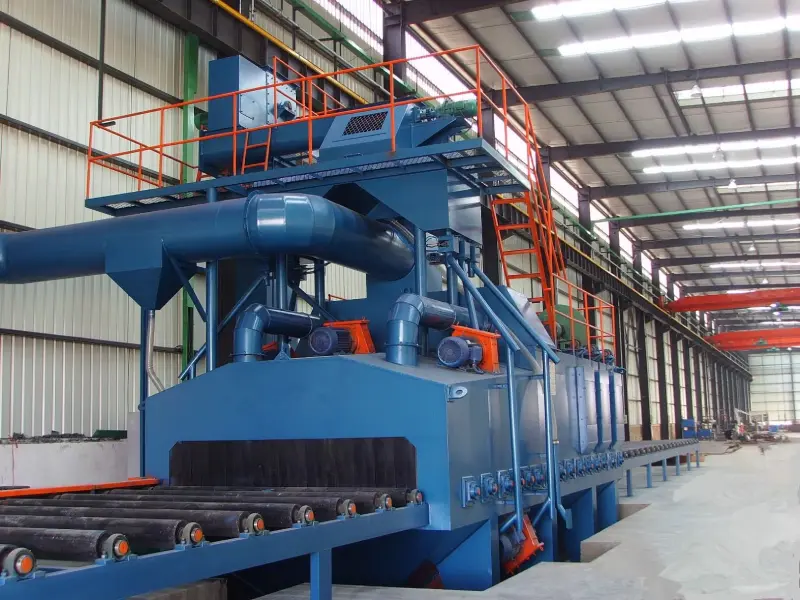

  • Дробеметная установка КД-2600
    Дробеметная установка КД-2600

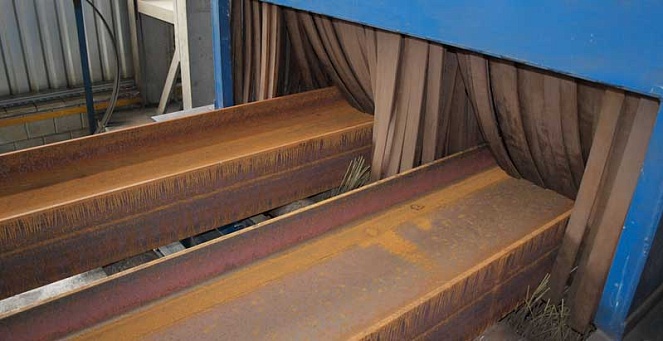

  • Металлопрокат до очистки
    Металлопрокат до очистки
  • Металлопрокат после очистки
    Металлопрокат после очистки
