Лінія дробометного очищення вагонів

Лінія дробометного очищення вагонів

Лінія дробометного очищення вагонів

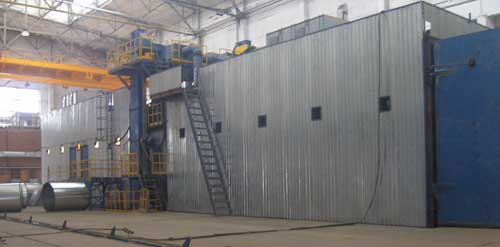

Лінія призначена для очищення поверхні пасажирських вагонів до ступеня PSA2½ ISO 8501-2.

Очищення проводиться двома способами: автоматичне дробометне очищення зовнішньої поверхні, з подальшим доочищенням тіньових ділянок (невеликі ділянки на торцевих стінах), а також внутрішньої та нижньої частини вагонів.



1. Камера маскування 6. Вихідний тамбур
2. Вхідний тамбур 7. Камера доочищення
3. Дробометна камера 8. Система очищення повітря для камери маскування
4. Система циркуляції дробу 9. Система очищення повітря для дробометної камери
5. Вихідний тамбур 10. Система очищення повітря для дробоструминної камери


Опис роботи обладнання

Вагон подається на позицію маскування для встановлення захисних екранів, перестановки кузова вагона на технологічні візки. Переустановка кузова здійснюється за допомогою пересувних домкратів. Установка захисних екранів здійснюється за допомогою підйомних майданчиків (розташованих по периметру вагона)
Вагон тяговий лебідкою переміщається до тамбуру. Двері тамбура зачиняються і починається подача вагона для очищення зовнішньої поверхні вагона в камері.
Після очищення в дробометній камері (80% зовнішньої поверхні) вагон подається в зону дробоструминного очищення, де відбувається доочищення зовнішньої поверхні та очищення внутрішньої. Прибирання дробу (при внутрішньому очищенні вагона) здійснюється вакуумною системою збирання дробу. Відпрацьований дріб через ґратчасту підлогу потрапляє в зону гвинтових конвеєрів, які збирають її в центр камери в зону поперечних конвеєрів. Далі дріб надходить у стандартну систему очищення та в дробоструминні апарати.
Оператори екіпіровані повним комплектом індивідуального захисного одягу та системою підготовки та подачі повітря для дихання. Залежно від пори року кліматична система має два режими підготовки повітря для дихання оператора – нагрівання або охолодження. Для зручності очищення металоконструкцій по висоті, у робочому просторі камери передбачені підйомні майданчики для операторів, які встановлюються у необхідних місцях камери.

Камера забезпечена системами освітлення та вентиляції. Вентиляція має 3-ступінчасту систему очищення повітря.
