Дробоструминні камери

Дробоструминні камери
Камера дробоструминна призначена для очищення дробом зварних металоконструкцій. Подача в камеру металоконструкції провадиться візком.

Дробеструйная камера


1. Робоча камера

2. Система дробообігу

3. Дробеструминний апарат

4. Система освітлення

5. Система очищення повітря

6. Підйомні майданчики


Опис складових частин

Корпус камери

Корпус дробоструминної камери складається з сендвіч-панелей, закріплених на металеві конструкції, що несуть. Внутрішні стінки і стеля робочої камери футеровані листовою резинотканевой пластиною 1,0х3,0 і 1,0х2,0, що перешкоджає зношування стінок і абразивного матеріалу. Дробеструна камера оснащена однією в'їзною брамою розстібного типу. Привід відкриття воріт пневматичний. Контроль закриття воріт здійснюється за допомогою кінцевих вимикачів, встановлених на пневмоциліндрах. Для заходу операторів у дробоструминну камеру на боці камери передбачені двері. Контроль закриття дверей здійснюється за допомогою кінцевого вимикача.

Система дробообігу дробоструминної установки

Система дробообігу дробоструминної установки призначена для збору дробу, викинутого дробоструминним апаратом, його сепарації та подачі до дробоструминного апарату.

Система дробообігу складається з:

- скребкових конвеєрів;

- елеватора;

- сепаратора;







Спецодяг для оператора дробоструминної установки

Оператори екіпіровані повним комплектом індивідуального захисного одягу та системою підготовки та подачі повітря для дихання. Залежно від пори року кліматична система має два режими підготовки повітря для дихання оператора – нагрівання або охолодження.

До складу одного комплекту входить:

- фільтр очищення повітря для дихання;

- захисний комбінезон;

- захисний шолом;

- захисні краги.

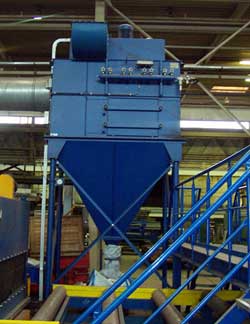

Система очищення повітря камери дробоструминної

Система вентиляції дробоструминної камери складається з фільтрувальної установки, вентилятора радіального, повітроводів, майданчика обслуговування та забезпечує видалення запиленого повітря з робочої камери, його очищення та викид в атмосферу. Струшування патронів від пилу проводиться подачею в патрон короткочасного імпульсу стисненого повітря. При цьому пил, що скупчився на патроні, обсипається в бункер збирання пилу, а процес фільтрації повітря не припиняється.








Розміри робочого простору дробоструминних камер визначаються залежно від габариту виробів, що обробляються.

Опції

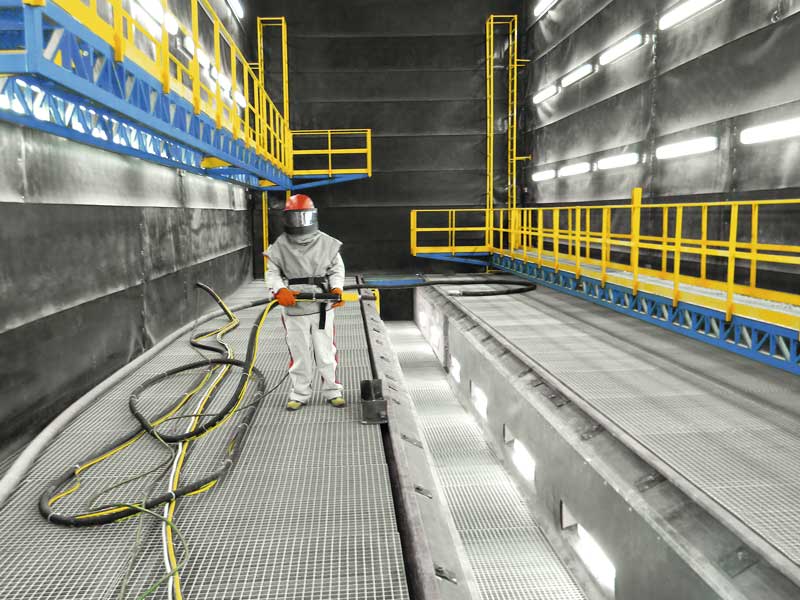

Підйомні платформи

Бічні підйомні платформи призначені для підйому робочих по висоті при виконанні дробоструминних робіт при очищенні, створюючи безпечні та зручні умови роботи.

Платформи мають два пульти управління. Один на самих майданчиках та один пульт встановлений на колоні. Привід платформ електромеханічний. Механізми приводу знаходяться поза камерою.

Система відеоспостереження
Для спостереження за станом робітників, які виконують дробоструминне очищення і знаходяться в камері, можливе обладнання дробоструминної камери системою відеоспостереження.
