Лінія для зварювання поздовжніх швів хребтових балок люкового напіввагону

Лінія для зварювання поздовжніх швів хребтових балок люкового напіввагону Лінія для зварювання поздовжніх швів хребтових балок люкового напіввагону

Зварювальний роботизований комплекс призначений для роботизованого зварювання під флюсом поздовжніх швів хребтових балок вантажних вагонів. Комплекс дозволяє виконувати зварювання виробів як у «нормальному» так і в «зворотному» положенні із забезпеченням контрпрогину при зварюванні для попередження зварювальних деформацій. Використання роботів дозволяє гнучко та швидко переналагоджуватись на різні вироби. При цьому робот Fanuc програмується на початок та кінець зварювання, подолання перешкод у процесі зварювання за наявності внутрішнього насичення виробу елементами посилення.

Однією з особливостей обладнання є можливість зварювання за клиновим зазором від 0 до 12 мм за допомогою використання лазерної системи стеження за зварним швом МЕТА (Великобританія). Система стеження відстежує величину зазору в стиковому з'єднанні та передає дані на контролер робота. Контролер робота, проаналізувавши отриману інформацію, дає команду джерелам живлення і механізмам, що подають змінити параметри зварювання без переривання процесу зварювання.

Система рециркуляції флюсу дозволяє проводити подачу флюсу в зону зварювання та відбір невикористаного флюсу та шлакової кірки після зварювання без участі оператора в автоматичному режимі.

Відео про роботу обладнання



Технічні характеристики:


1.

Габаритні розміри виробів, що збираються, мм

12960х610х500

2.

Стенд зварювальний

Механізм поздовжньої орієнтації хребтової балки

відкидні уловлювачі

Механізми поперечної орієнтації хребтової балки

пневматичний

Механізм прогину хребтової балки

пневматичний

Сумарне зусилля прогину, кгс

24000

Величина прогину, мм

100

Механізм вертикального захоплення хребтової балки

пневматичний

Механізм приводу опори

пневматичний

Тип опори

регульована

Кут повороту опори, град.

90

3.

Система транспортна:

Привід переміщення платформи

електромеханічний

Кількість платформ, прим.

2

Потужність приводу, кВт

1

Маршева швидкість, м/год

450

Швидкість зварювання, м/год

20 … 120

Принцип регулювання зварювальної швидкості

частотний

Тип шва

стиковий

Спосіб зварювання

роботизована, під флюсом

Робот

Fanuc M-710iC/50

Кількість роботів, прим.

2

Система стеження за швом

лазерна, SmartLazerPilot

Тип джерела живлення

Power Wave ACDS 1000SD

4.

Встановлена потужність, кВт

3

5.

Робочий тиск повітря, МПа

0,7 … 0,8

6.

Витрата повітря, м 3 /год

20

7.

Габаритні розміри, мм

40040х5020х1900

8.

Маса, кг

23000

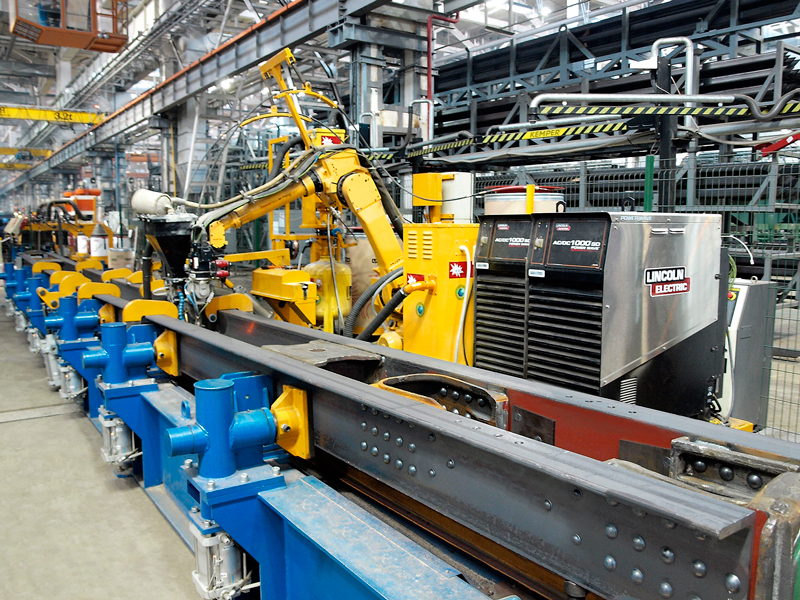

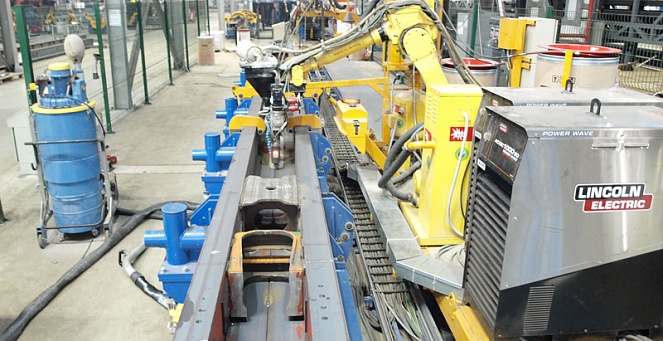

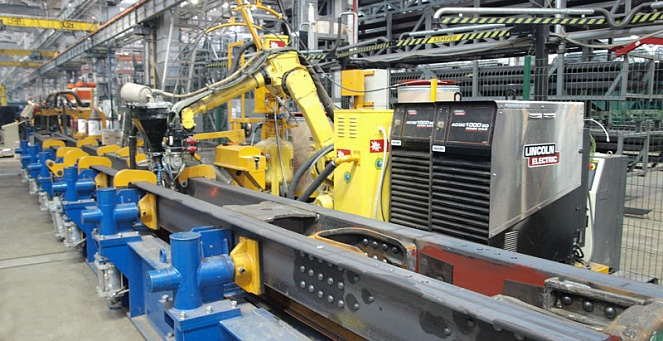

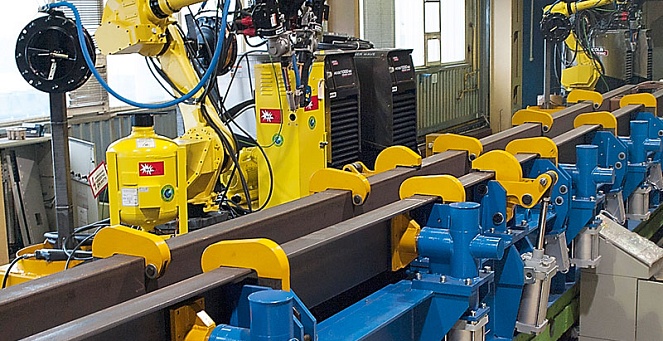

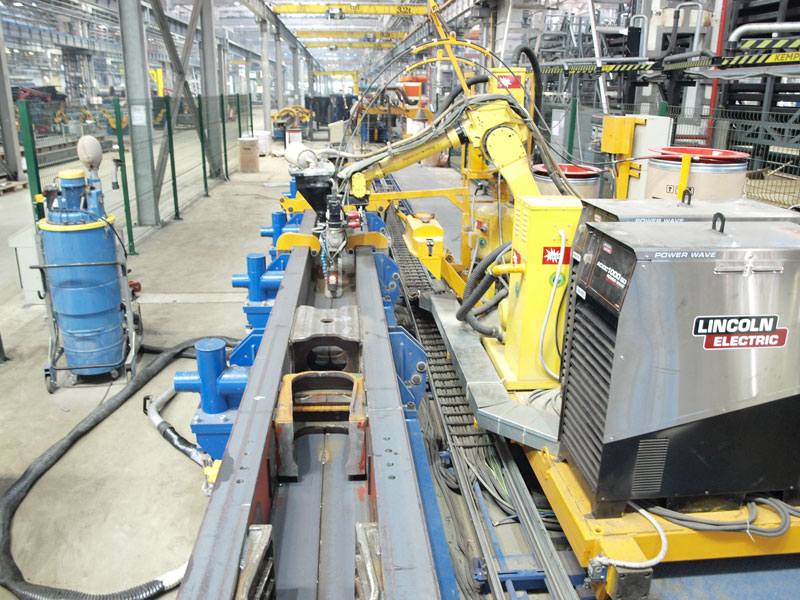

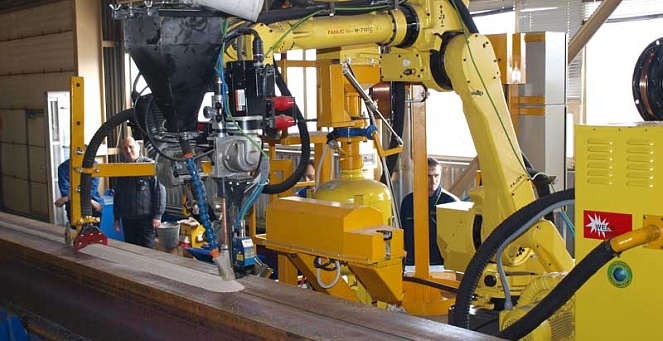

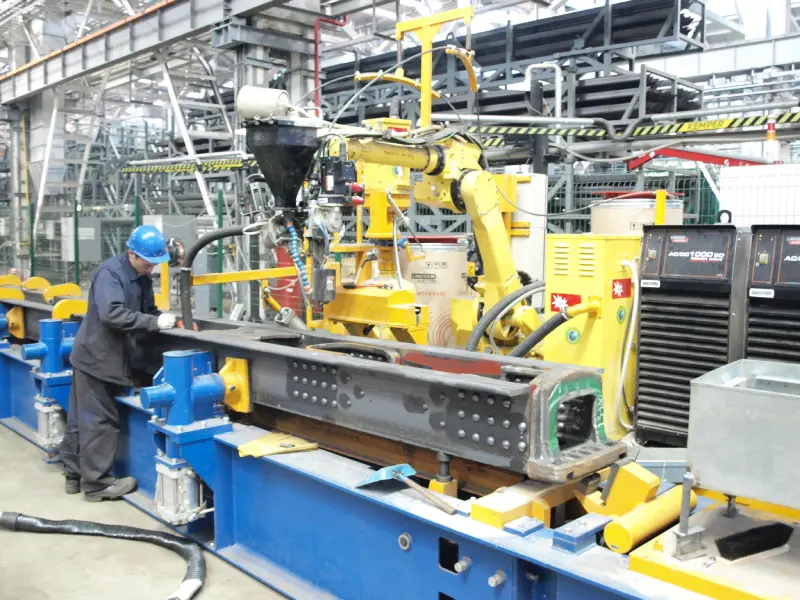

Фото обладнання

  • Тихвинский вагоностроительный завод
    Тихвинский вагоностроительный завод
