Роботизированный комплекс для сварки узлов прицепной техники

Роботизированный комплекс для сварки узлов прицепной техники

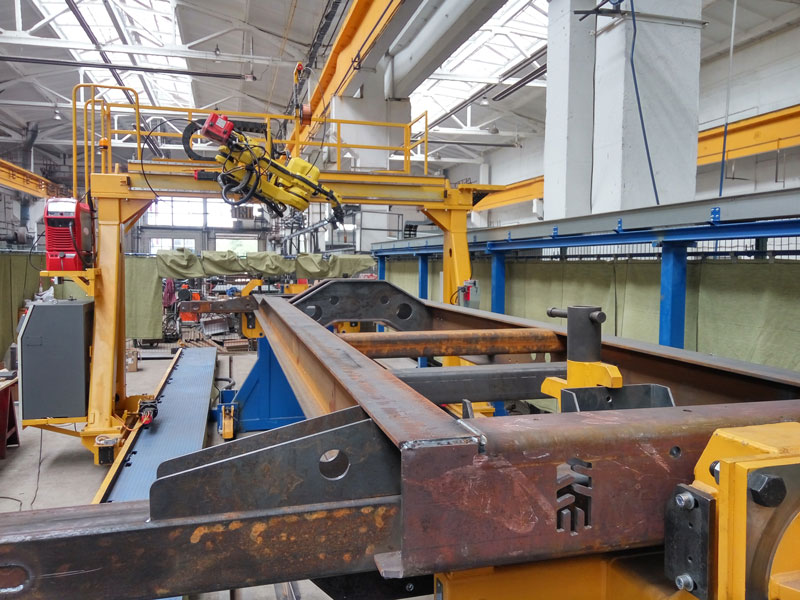

Роботизированный комплекс обеспечивает комплекс технологических операций, связанных с роботизированной сваркой узлов прицепной техники.

  Роботизированный комплекс включает в себя две сварочные позиции и состоит из:
- двух вращателей для роботизированной сварки;
- четырех переналаживаемых сменных приспособлений;
- сварочного робота;
- портала в комплекте с направляющими;
- комплекта сварочного оборудования для роботизированной сварки с устройством очистки горелки;
- защитного ограждения;
- электрооборудования.

Технические характеритики

1.

Вращатель для роботизированной сварки

2 шт.

Грузоподъемность, кг(max)

Тип вращателя

Частота вращения, об/мин

Точность позиционирования

Регулировка скорости вращения

4000

Двухстоечный

0-3,0

±3´

бесступенчатая

2.

Сменное приспособление для роботизированной сварки



Количество сменных приспособлений, шт.

4

3.

Портал для роботизированной сварки в комплекте с направляющими



Длина направляющих, мм

32 000

Привод перемещения портала

электромеханический

Количество приводов, шт.

2

Привод перемещения робота на тележке по порталу

электромеханический

4.

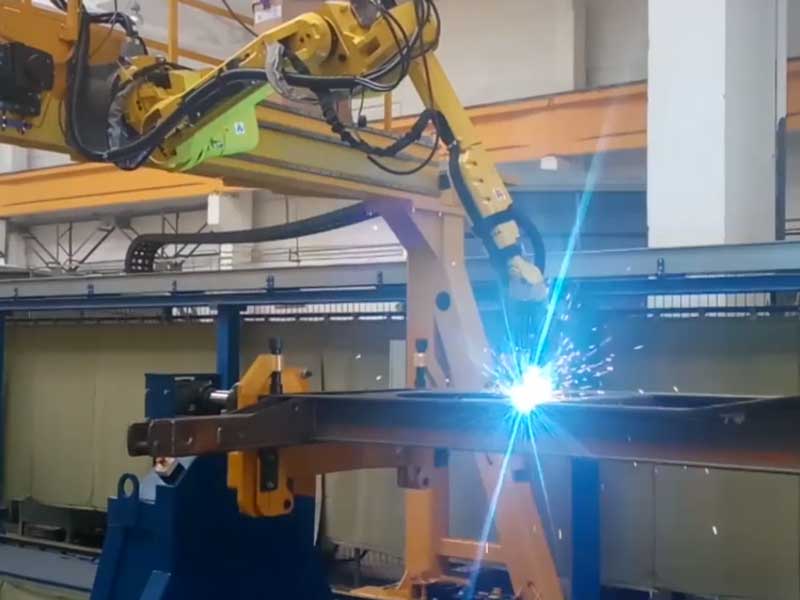

Робот сварочный

Fanuc AM 100iC/8L,

Количество роботов, шт.

1

Количество управляемых осей, шт.

Радиус досягаемости, мм

Грузоподъемность кисти, кг

Повторяемость, мм

6

2028

8

±0,08

5.

Комплект сварочного оборудования для роботизированной наплавки с устройством очистки горелки

TPS 400i, Fronius

Диапазон сварочного тока, А

5-400

Тип сварки

MIG/MAG

Система охлаждения горелки

жидкостное охлаждение

Система очистки горелки

Robacta Reamer V Easy

6.

Система поиска изделия в пространстве, слежение за траекторией сварных швов и корректировка параметров режимов сварки

1 шт.

Тип системы слежения

лазерное

7.

Габаритные размеры комплекса, мм

32000х2500х2000
