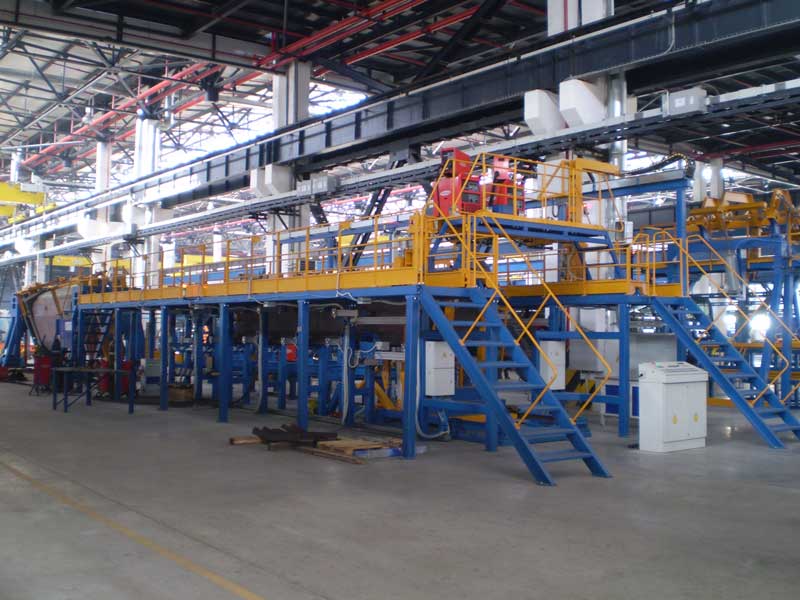

Монтаж і складання кузовів самоскидів відбувається на універсальному стенді зборки кузовів, що переналагоджується. На стенді можна збирати самоскильні кузови округлої форми довжиною до 6000 мм і висотою до 2100 мм.

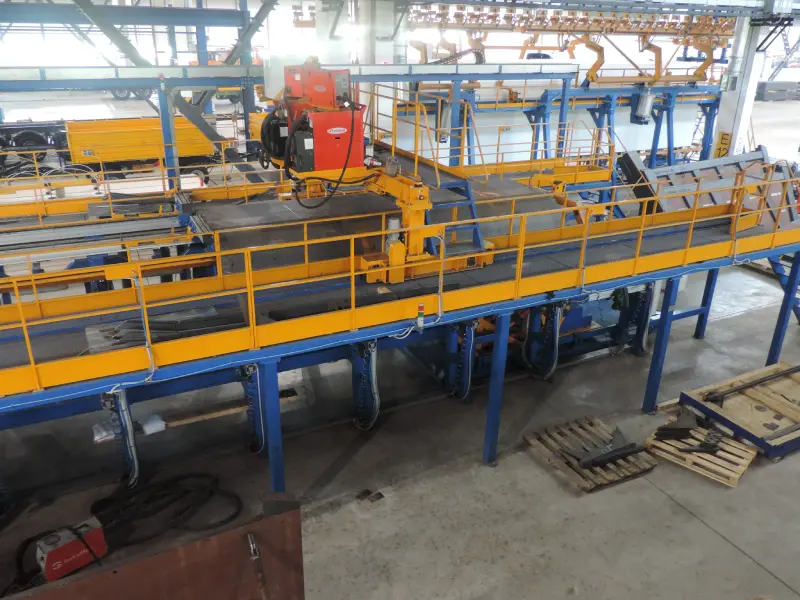

Стенд являє собою стапель, яким рухається притискний портал і на якому встановлена похила рамка що задає кут нахилу торцевої стіни кузова. Також у стенд входить візок установки торцевої стіни.

Відео



Технічні характеристики


1. Просторове положення складання виробу зворотне
2. Довжина виробу (до денця) (мін/макс), мм 5000 / 8000
3. мін. внутрішня ширина виробу, мм 2155
4. Макс. зовнішня ширина виробу, мм 2715
5. Висота виробу (по бічній стіні) (мін/макс), мм 1120 / 2070
6. Кут нахилу передньої стінки виробу (мін/макс), град 0 / 15
7. Регулювання нахилу передньої стінки безступінчаста
8. Тип притисків та досилачів пневматичний
9. Робочий тиск у пневмосистемі, МПа 0,6…0,7
