Комплексно-автоматизированная линия взвешивания, измерения длины, клеймения и маркировки труб Комплексно-автоматизированная линия взвешивания, измерения длины, клеймения и маркировки труб

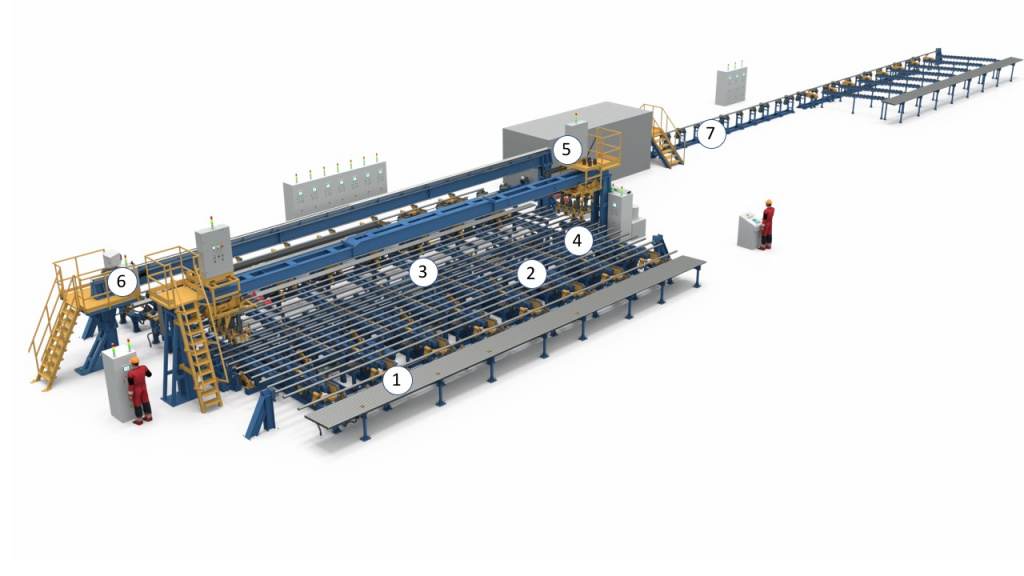

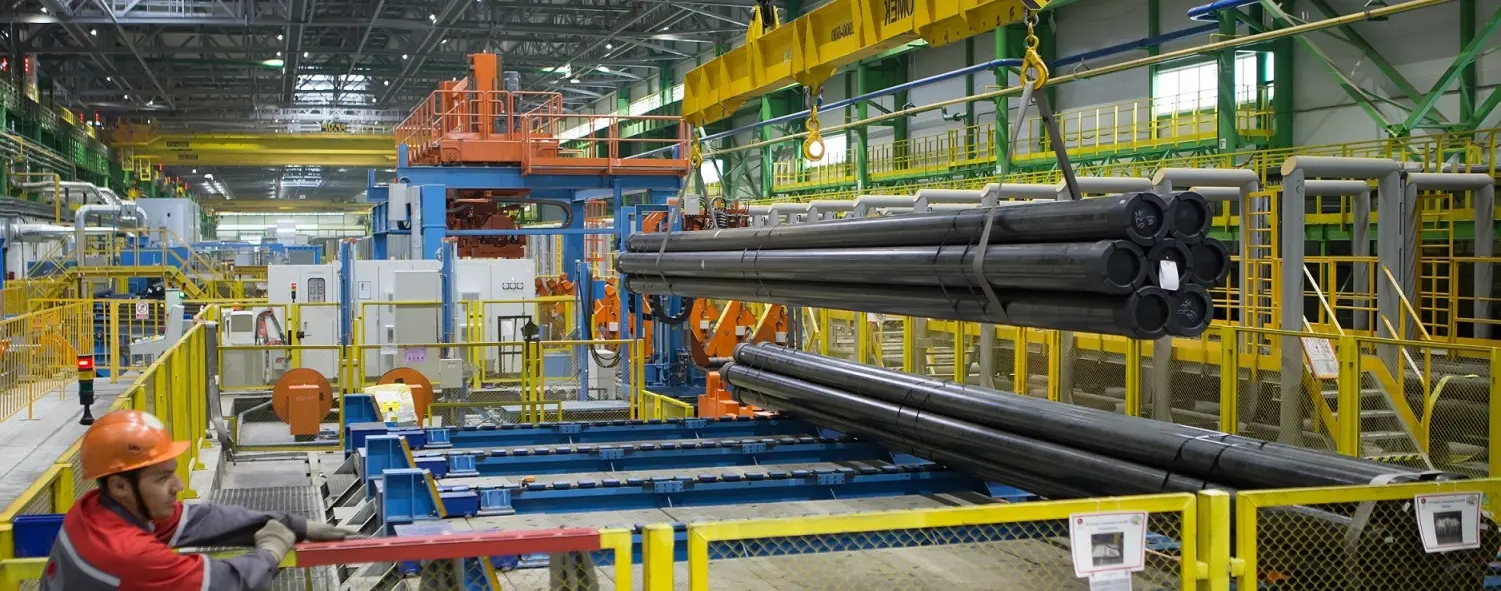

Установка транспортной механизации состоит из комплекта оборудования, обеспечивающего поштучное взвешивание, измерение длины труб, нанесения фоновой полосы и клеймения на переднем и заднем конце труб и продольную маркировку труб.



1. Скатная решетка с перекладчиком
2. Перекладчик 7-ми местный
3. Перекладчик 8-ми местный
4. Весы
5. Портал маркировки и измерения
6. Портал струйной маркировки
7. Рольганг


Технические характеристики


1.

Характеристика обрабатываемых труб:

- длина трубы, мм

6000 ÷ 14630

- диаметр трубы, мм

ø21 ÷ ø141,3

- толщина стенки, мм

2,5 ÷ 12

2.

Производительность установки:

- при длине труб 6000 мм, шт/мин

8

- при длине труб 12000 мм, шт/мин

5


Описание оборудования


Клеймители

Клеймители  (2 шт.) установлены на каретки, которые перемещаются по порталу с двух торцов труб.  Клеймитель представляет собой передвижное устройство на каретке с ударно-точечным маркиратором на участке измерения длины и нанесения данных взвешивания, которые включаются в общую информацию.


Маркировочное устройство

Маркировочное устройство  установлено на каретке, перемещающейся по порталу. Маркиратор служит для маркировки труб белыми чернилами на участке нанесения данных взвешивания и измерения длины, которые включаются в общую информацию. Маркировка на всех трубах выполняется в соответствии с Техническим заданием Заказчика. При необходимости перед символьной маркировкой на трубу наносится подложка под маркировку.

Автоматизированная система взвешивания труб

Автоматизированная система взвешивания труб установлена в технологическом потоке линии финишной отделки  труб и предназначена для взвешивания труб в статическом режиме, вывода результатов взвешивания на индикатор цифрового измерительного прибора и выдачи их в систему управления.

Система управления линией

Управление всем комплексом оборудования линии осуществляется с центрального пульта управления выполненного на базе ПЛК фирмы «SIEMENS».  Система управления построена на основе панельного ПК  IPC1277 («SIEMENS») или аналогичного, с помощью сети станций распределенной периферии обеспечивающего управление исполнительными устройствами и сбор данных с датчиков и элементов управления. Система человеко-машинного интерфейса (HMI) включает в себя главную панель управления и переносные пульты управления, используемые для наладки оборудования.

Главная панель управления позволяет производить гибкую настройку параметров работы оборудования в зависимости от параметров технологического процесса. Система сообщений (аварийные, предупредительные, информационные сообщения) сигнализирует о происходящих событиях и позволяет оперативно выявлять неисправности и корректировать технологический процесс. Обмен данными по протоколу Profinet. Система управления комплекса имеет функцию идентификации работников работающих на комплексе.

Безопасность персонала работающего с оборудованием обеспечивается системой управления.

Оборудование комплекса оснащено пультами управления для выполнения работ в наладочном режиме.

Оборудование комплекса снабжено блокировками, предотвращающими несанкционированный запуск механизмов, который может повлечь за собой поломки оборудования или травмирование обслуживающего персонала.

Фото

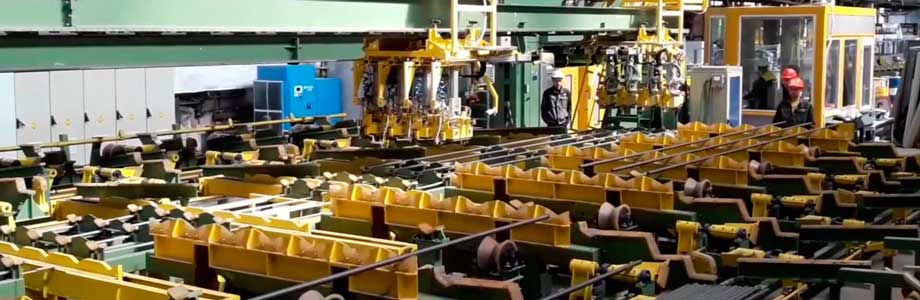

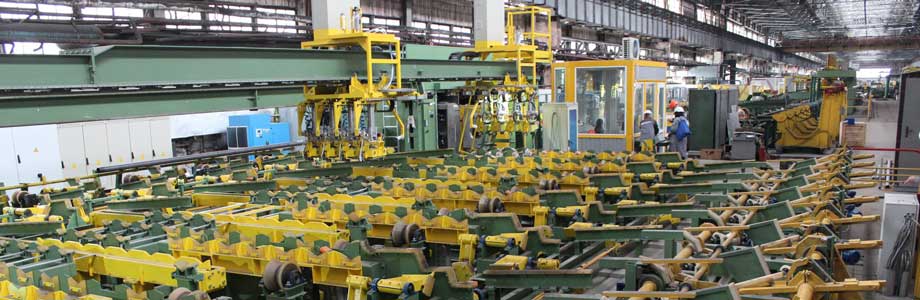

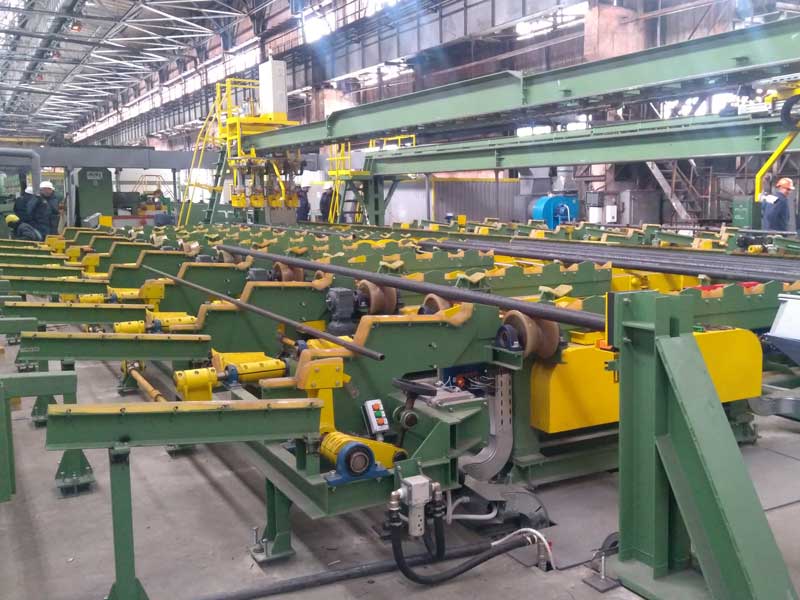

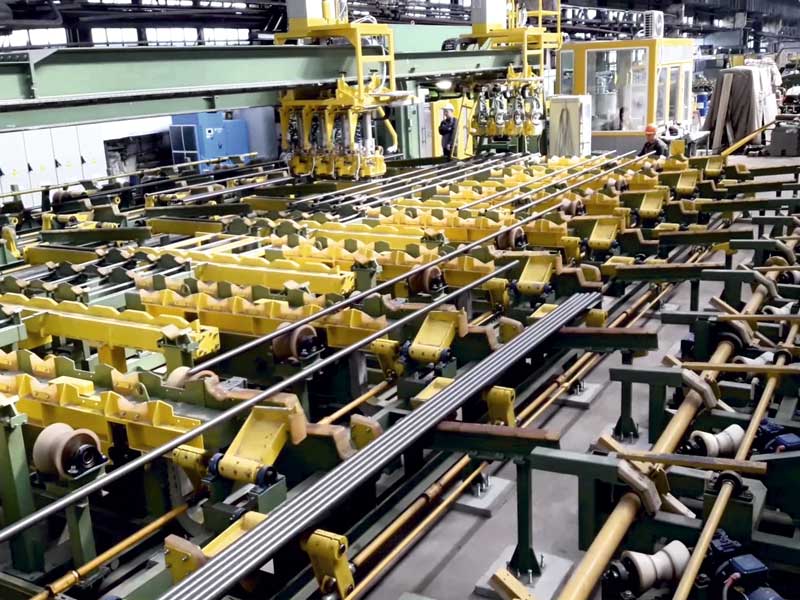

 Транспортная система  Транспортная система  Маркировщик  Перекладчик труб
