Ванна для фосфатирования муфт

Ванна для фосфатирования муфт Ванна для фосфатирования муфт
Ванна предназначена для выполнения фосфатирования муфт марганцем.

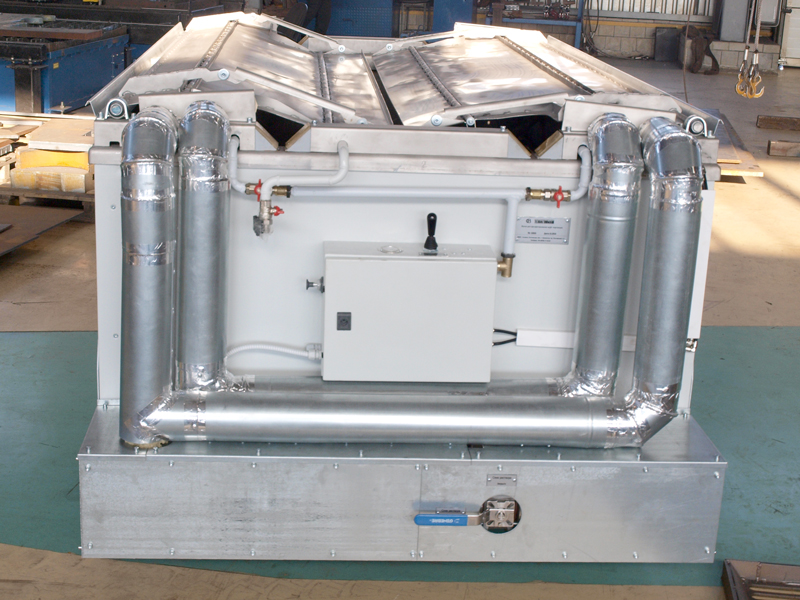

Ванна состоит из основной конструкции. Внутри нее размещены два паровых регистра, которыми осуществляется подогрев рабочей жидкости, и четыре отбойника, предохраняющие от повреждений регистры во время помещения в ванну подвески с муфтами. Ванна имеет барботеры, предназначенные для перемешивания рабочей жидкости и получение равномерной концентрации фосфатирующего раствора.

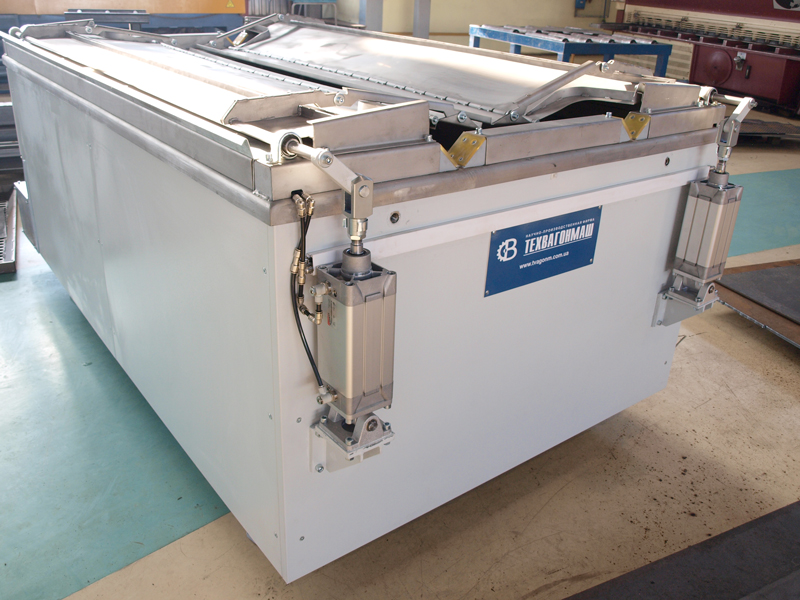

Часть барботера расположена внутри парового регистра для предварительного нагрева воздуха подаваемого в фосфатирующий раствор. Сверху ванны имеются места для установки подвески с муфтами. Ванна снабжена откидывающейся крышкой с пневмоприводом. К тройнику подключается сжатый воздух давлением 0,4 мПа, который используется для осуществления барботажа и приведения в действие пневмопривода крышки ванны.

Технические характеристики


1.

Объём ванны , не менее, л

2200

2.

Рабочий объём ванны, не менее, л

2050

3.

Время подогрева рабочей жидкости, с 10ºС, ч

2,5

4.

Температура раствора в рабочем режиме, ºС

95

- диапазон рабочей температуры, ºС

±3

5.

Энергоноситель:

пар низкого давления

- давление, мПа

0,4

- температура, ºС

140

- расход, кг/ч

1500

6.

Подогрев рабочей жидкости:

регистр паровой

- количествово регистров, шт

2

- диаметр труб регистров

76

7.

Напряжение питания электрооборудования, В

220+N+PE

- мощность, кВт

1

8.

Привод перемещения крышки

пневматический

9.

Габаритные размеры ванны:

2823х1500х1101
