Универсальный стенд для сборки крыш вагонов-метро

Универсальный стенд для сборки крыш вагонов-метро
Стенд предназначен для выполнения сборочно-сварочных работ по изготовлению крыш вагонов метро, является переналаживаемым и обеспечивает сборку для сварки 3-х моделей крыш.

Стенд обеспечивает:
  • позиционирование и надежную фиксацию каждой детали крыши;
  • свободный доступ к местам сварных швов;
  • возможность контактной сварки верхнего листа крыши;
  • возможности приварки листов обшивы (при этом прижимные узлы деталей каркаса являются откидными);
  • исключает деформации деталей при перемещении сварщика по листам обшивки со сварочным оборудованием.

Фото оборудования

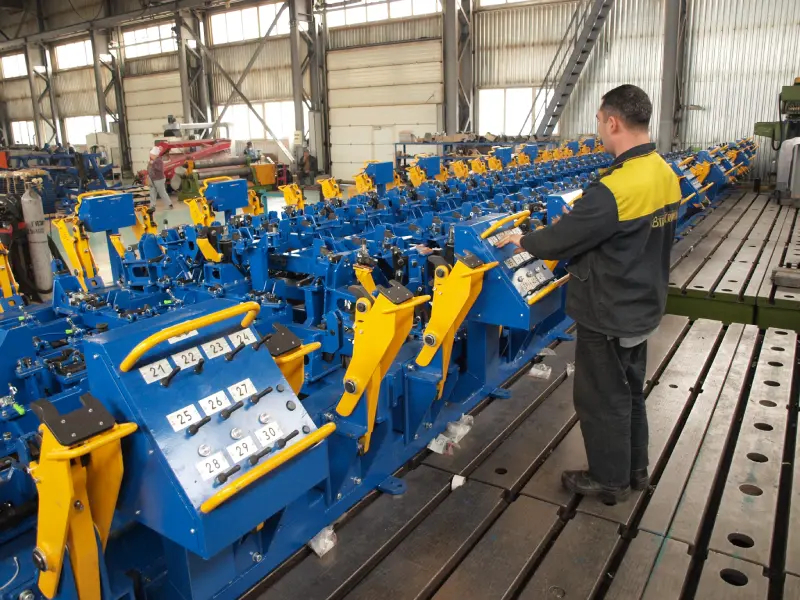

  • Универсальный стенд для сборки крыш вагонов-метро
    Универсальный стенд для сборки крыш вагонов-метро

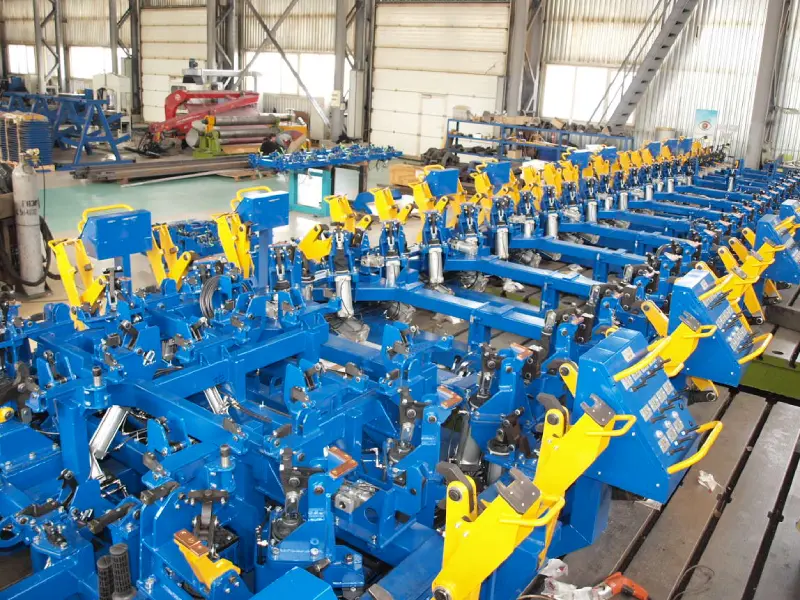

  • Универсальный стенд для сборки крыш вагонов-метро
    Универсальный стенд для сборки крыш вагонов-метро

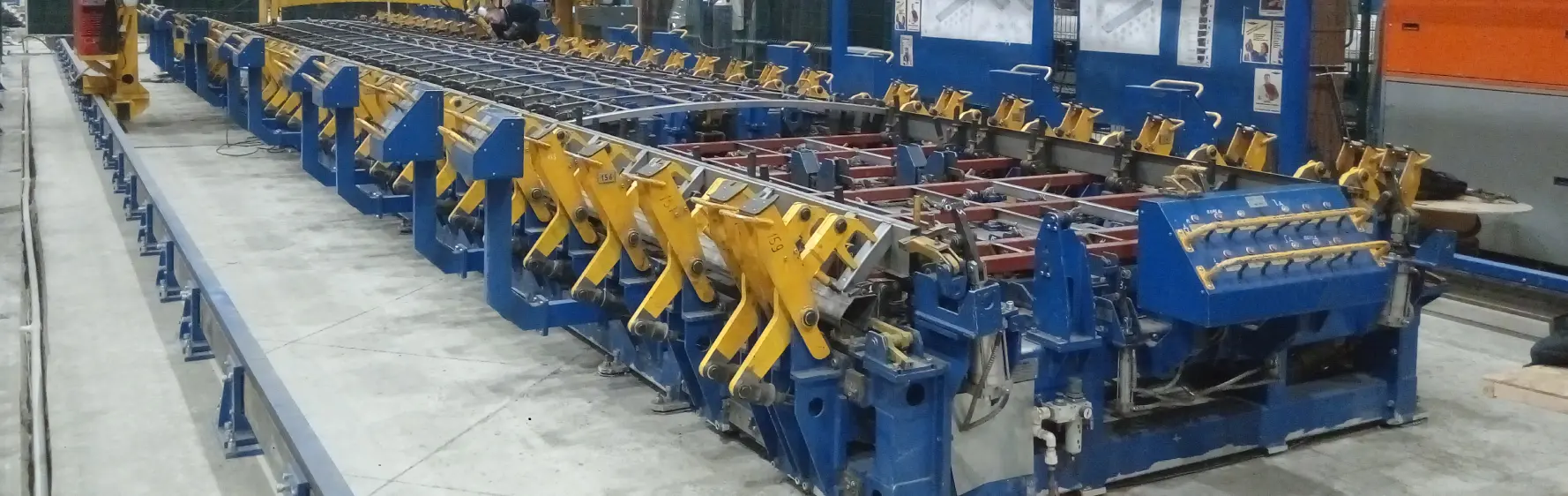

  • Универсальный стенд для сборки крыш вагонов-метро (испытания оборудования)
    Универсальный стенд для сборки крыш вагонов-метро (испытания оборудования)

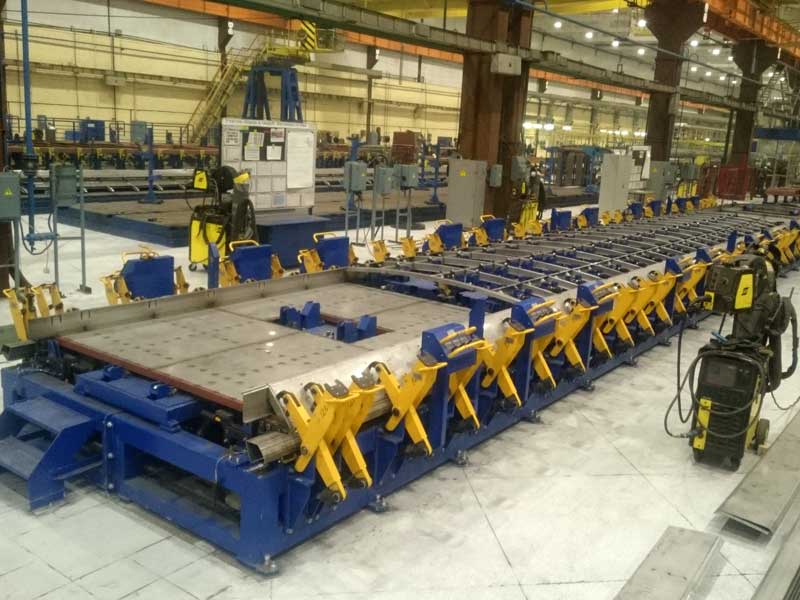

  • Универсальный стенд для сборки крыш вагонов-метро (контрольная сборка)
    Универсальный стенд для сборки крыш вагонов-метро (контрольная сборка)


Техническая характеристика


1.

Тип стенд

Универсальный, переналаживаемый

2.

Привод рабочих органов

пневматический

3.

Принцип управления стендом

Ручной, посредством джойстика

4.

Расход воздуха, м3/час

0,2

5.

Давление воздуха в пневмосистеме, МПа

0,6-0,8

6.

Габаритные размеры, мм

19565x3405x880
