Мийна машина для миття підшипників

Мийна машина для миття підшипників

Мийна машина для миття підшипників Мийна машина для миття підшипників
Машина призначена для миття та сушіння роликових підшипників вантажних та пасажирських вагонів, як при ремонті колісних пар, так і при новому виготовленні (розконсервації).

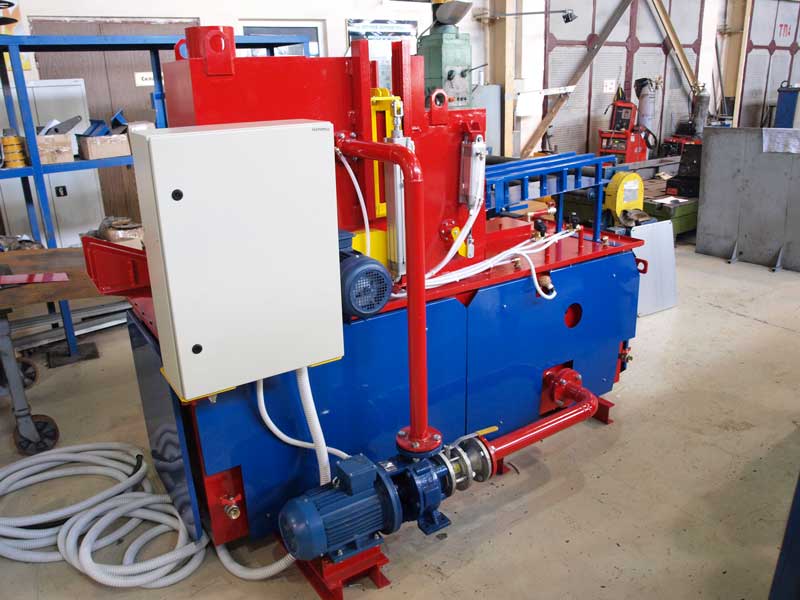

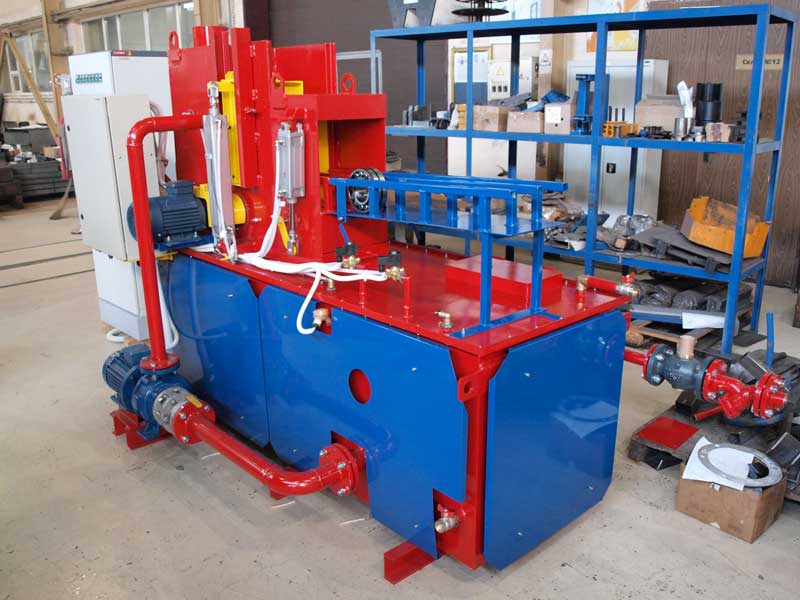

Машина для миття та сушіння підшипників складається з наступних основних вузлів: бака, камери миття та сушіння, пульта управління. Бак додатково оснащений скіммером-дисковим апаратом, що дозволяє знімати шар відпрацьованого мастила, що утворився на поверхні миючого розчину, і відводити в окрему ємність.

Принцип роботи

Машина для миття та сушіння підшипників працює наступним чином: у вихідному положенні брудні підшипники зупиняються на вхідному трапі стопорною заслінкою. Після повороту стопорної заслінки та команди оператора (або сигналу системи управління комплексом) на включення пристрою починається автоматичний цикл роботи. Включається привід механізму обертання підшипників у камерах миття та сушіння та опускаються заслінки камер. Включається система подачі миючого розчину в камері миття та система обдування камери сушіння. Тривалість подачі миючого розчину в камеру миття та повітря в камеру сушіння встановлюється оператором перед початком роботи комплексу обладнання. Після закінчення процесів миття та сушіння піднімаються заслінки камер і підшипники перекочуються з камери миття в камеру сушіння, а з камери сушіння на вихідний жолоб пристрою.

Переваги

  • Таймер часу (включення/вимикання ТЕН-ів за заданою програмою);
  • Датчики рівня рідини із виведенням на панель управління оператора;
  • Автоматичне доливання води;
  • Автоматичний маслозбірник;
  • Автоматичне підтримання заданої температури рідини.


Технічні характеристики

№ п.п.

Найменування показника

Показник

1

Розміри підшипника, мм:

зовнішній діаметр

250

ширина

80

2

Продуктивність, шт./год, до

60

3

Кількість рядів (кількість підшипників, що обробляються одночасно)

2

4

Час миття та сушіння однієї пари підшипників, хв

2-4

5

Температура миючого розчину, °С

40-95

6

Маса миючого розчину в баку, кг

1000

7

Тиск водяної пари, МПа (кгс/см2)

0,3 (3)

8

Витрата сухої водяної пари при її конденсації до вологості 50%, кг/год.

35

9

Кількість підключених електричних нагрівачів

9

10

Сумарна потужність електронагріву, кВт

31,5

11

Сушіння підшипників

повітрям з пневмомережі

12

Габаритні розміри, мм

2200х1270х1780

13

Маса машини без миючого розчину, кг

1000
