Robotic center for dumper side boards assembly and welding

Robotic center for dumper side boards assembly and welding Robotic center for dumper side boards assembly and welding

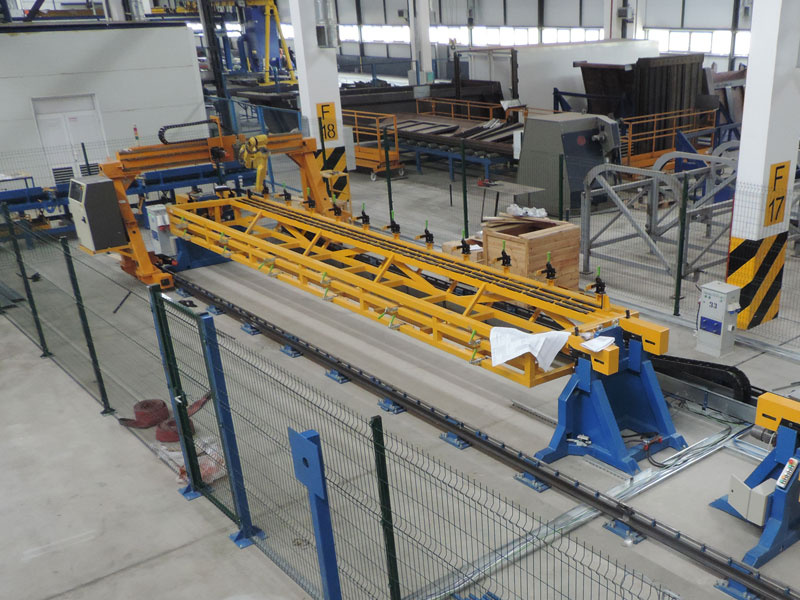

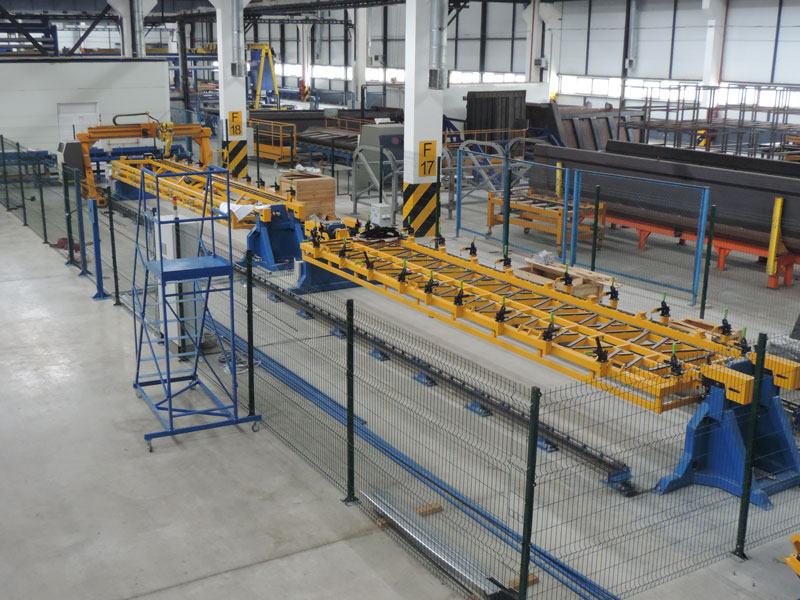

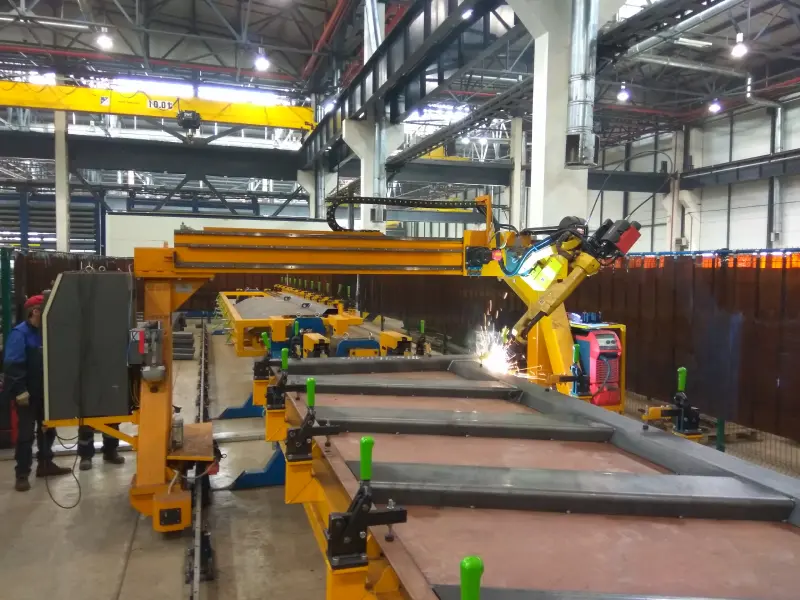

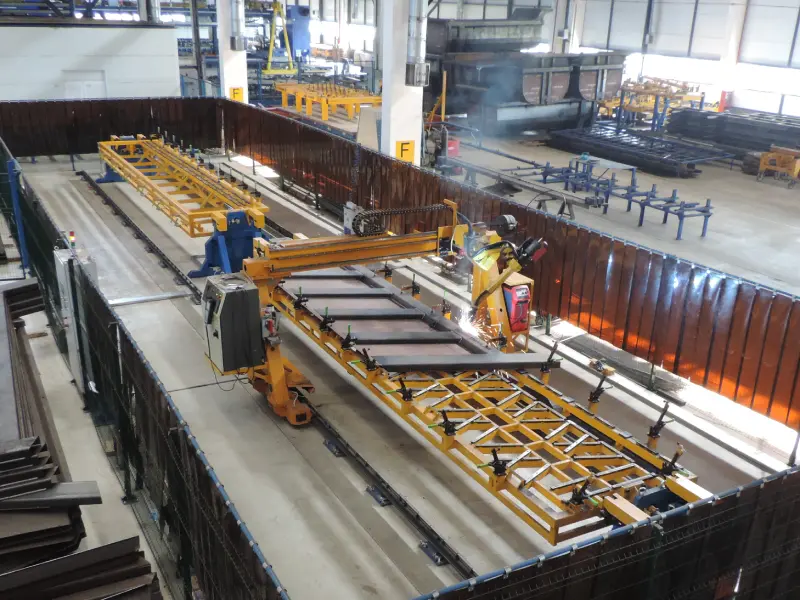

The robotic center is a set of equipment providing the automatic welding of dumper side walls. The center is flexible and can be readjusted for advanced car body types.



  • Роботизированный комплекс сборки и сварки бортов самосвалов
    Роботизированный комплекс сборки и сварки бортов самосвалов
  • Роботизированный комплекс сборки и сварки бортов самосвалов
    Роботизированный комплекс сборки и сварки бортов самосвалов
  • Роботизированный комплекс сборки и сварки бортов самосвалов
    Роботизированный комплекс сборки и сварки бортов самосвалов
  • Роботизированный комплекс сборки и сварки бортов самосвалов
    Роботизированный комплекс сборки и сварки бортов самосвалов

Specifications:

1. Assembled item dumper side boards
2. Stand type flexible
3. Details fixation pneumatic
4. Stand readjustment type mechanical
5. Stand control control panel
6. Robot type Fanuc AM-100iC 6L
7. Air pressure in mains, MPa 0,6
8. Power of rotator electric motor, kW 3
9. Overall dimensions of the stand, mm 18400х4800х2200
10. Weight, kg 14000
