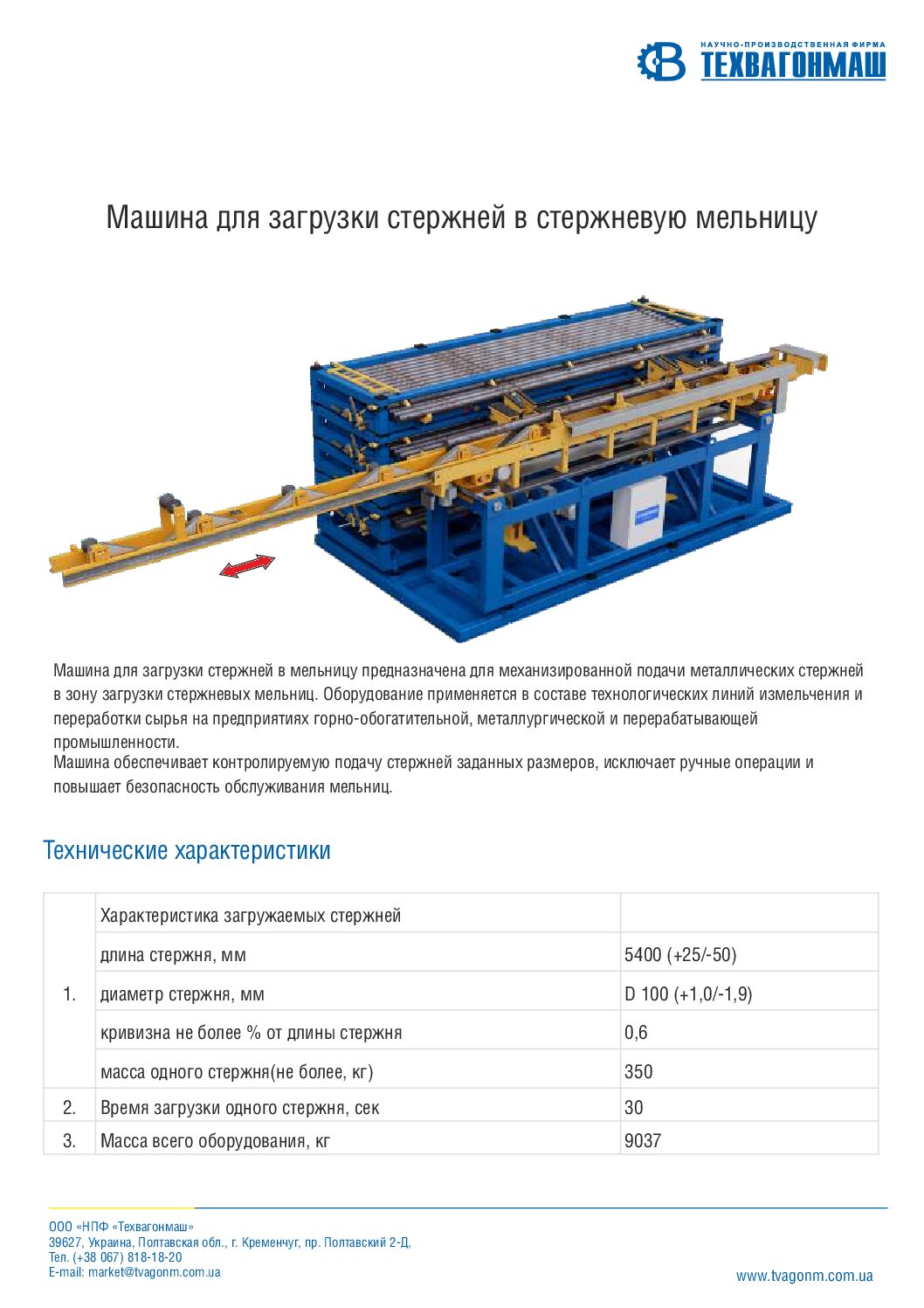

Машина для загрузки стержней в мельницу
Видео
Устройство

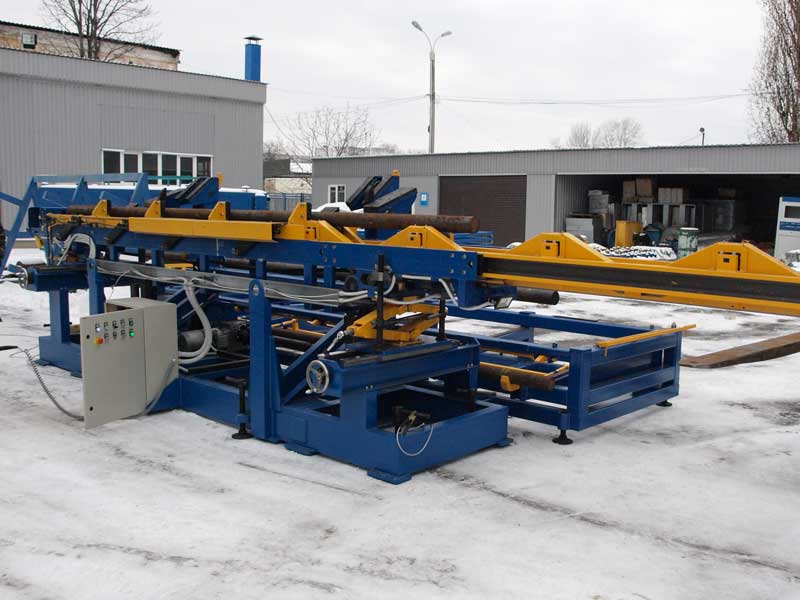

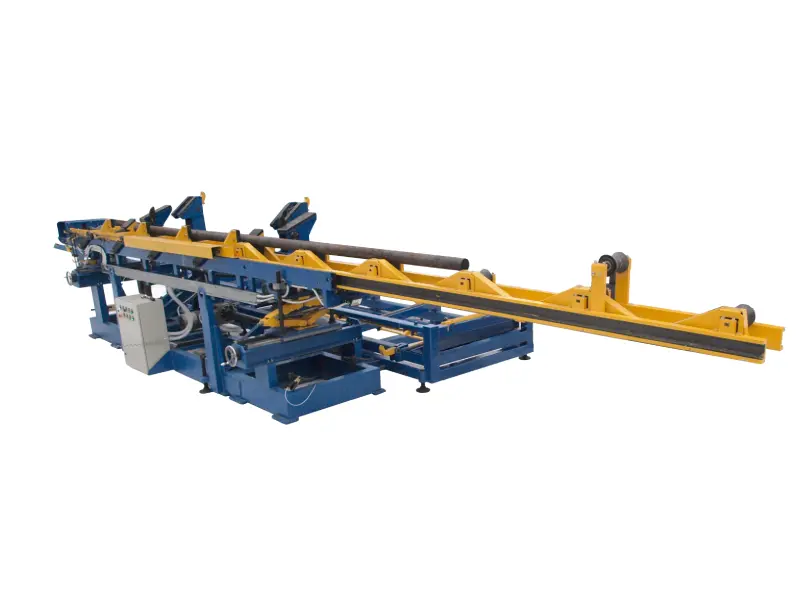

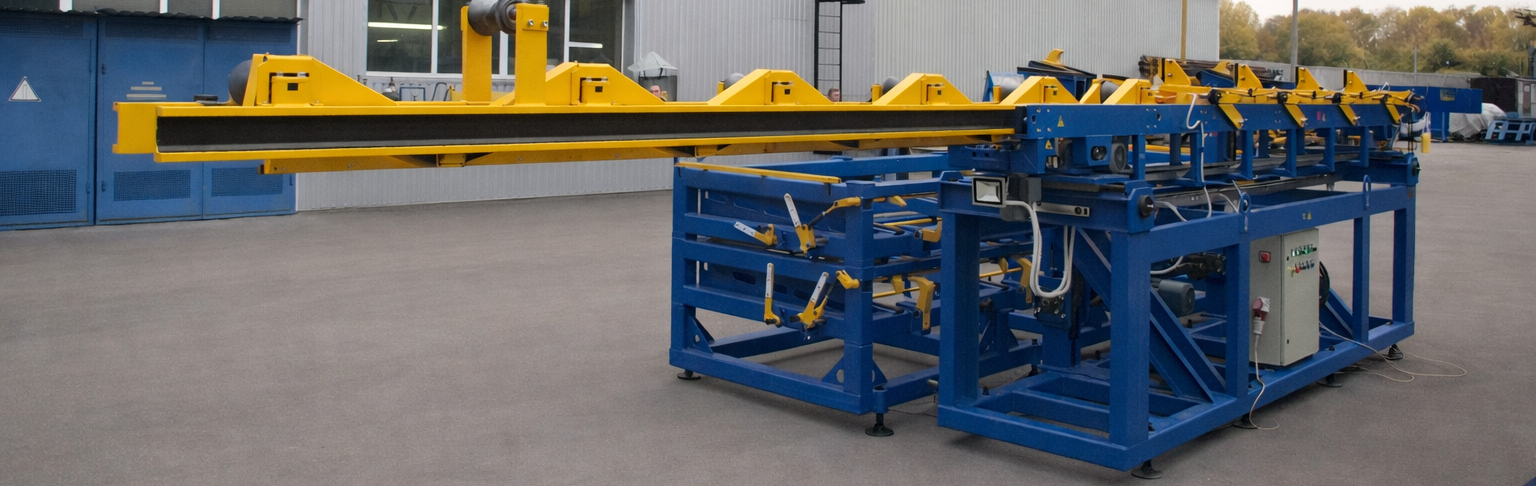

Машина для загрузки стержней в мельницу МСЦ состоит из комплекта оборудования, обеспечивающего поштучную загрузку стержней диаметром 100 мм и длиной 5400 мм в мельницу МСЦ.Принцип работы
Стержни поступают к механизму выдачи стержней уложенные по 12 штук в кассету. Кассеты кладут на основание для кассет по одной. После разгрузки кассеты необходимо установить следующую загруженную кассету и так далее, но не более четырех. Основание войдя в зацепление с механизмом через ловитель, обеспечивает размер необходимый для съёма стержней с кассет на рольганг. Далее рольганг перемещает стержни в мельницу.
Технические характеристики:
|
# |
Наименование показателя |
Показатель |
|
1. |
Характеристика загружаемых стержней: |
|
|
– длина стержня, мм |
5400 (+25/-50) |
|
|
– диаметр стержня, мм |
Ø100(+1,0/-1,9) |
|
|
– кривизна не более, % от длины стержня |
0,6 |
|
|
– масса одного стержня (не более), кг |
350 |
|
|
2. |
Температурный режим в цехе, °С |
от -10 до +35 |
|
3. |
Масса всего оборудования, кг |
9037 |
