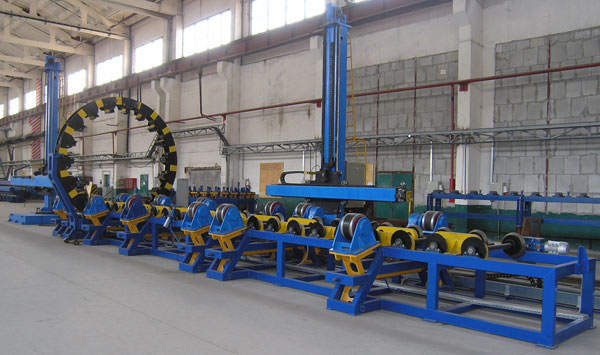

Стенд сборки и сварки котла на роликоопорах
Принцип работы: Элементы котла собираются в центраторе, производится их взаимная прихватка при помощи сварки, а затем заварка внутренних и наружных кольцевых швов.
Технические характеристики:
| 1 | Габаритные размеры собираемого изделия, мм | 6020х2410х2052 |
| 2 | Производительность, шт./год | 1000 |
| 3 | Грузоподъемность стенда, кг | 15000 |
| 4 | Конвейер продольного перемещения котла : | |
| Тип | роликовый | |
| Минимальная длина транспортируемого изделия, мм | 1000 | |
| Скорость перемещения, м/мин | 8 | |
| Мощность, кВт | 1,1 | |
| 5 | Вращатель котла | |
| Общее количество роликов, шт. | 14 | |
| Количество приводных роликов, шт. | 6 | |
| Мощность, кВт | 1,1 | |
| Тип роликоопор | подъемные | |
| Тип привода | пневматический | |
| Давление воздуха, МПа | 0,6 … 0,8 | |
| 6 | Механизм выравнивания кромок кольцевых стыков | |
| Тип | центратор наружный клавишный | |
| Привод клавишей | гидравлический | |
| Усилие привода, кгс | 5000 | |
| Механизм соединения насоса с приводом | быстросъемные муфты | |
| Привод вращения центратора | электромеханический | |
| Мощность, кВт | 0,75 | |
| Частота вращения, об/мин | 1400 | |
| 7 | Установка для сварки внутренних швов | |
| Устройство подачи сварочной головки в зону сварки | поворотная колонна с подъемно-выдвижной штангой | |
| Способ ведения сварочной горелки по шву | автоматический | |
| мощность электродвигателя, кВт | 1,5 | |
| Механизм подъема штанги | ||
| тип | электромеханический | |
| вертикальный ход, мм | 5000 | |
| мощность электродвигателя, кВт | 1,1 | |
| Механизм горизонтального перемещения штанги | ||
| тип | электромеханический | |
| горизонтальный ход штанги, мм | 3500 | |
| скорость перемещения , м/мин | 0,12 … 1,2 | |
| мощность электродвигателя, кВт | 0,75 | |
| 8 | Установка для сварки наружных швов | |
| Устройство подачи сварочной головки в зону сварки | поворотно-передвижная колонна с подъемно-выдвижной штангой | |
| Способ ведения сварочной горелки по шву | автоматический | |
| Механизм продольного перемещения колонны | ||
| тип | электромеханический | |
| ход тележки, мм | 10000 | |
| скорость перемещения , м/мин | 1,5 | |
| Механизм поворота колонны | ||
| тип | электромеханический | |
| мощность электродвигателя, кВт | 1,5 | |
| Механизм подъема штанги | ||
| тип | электромеханический | |
| вертикальный ход, мм | 4000 | |
| мощность электродвигателя, кВт | 1,1 | |
| Механизм горизонтального перемещения штанги | ||
| тип | электромеханический | |
| горизонтальный ход, мм | 1000 | |
| скорость перемещения штанги, м/мин | 0,12 … 1,2 | |
| мощность электродвигателя, кВт | 0,75 | |
| 9 | Установленная мощность, кВт | 16,95 |
| 10 | Габаритные размеры, мм | 26365х5925х5900 |
| 11 | Масса стенда, кг | 20500 |
