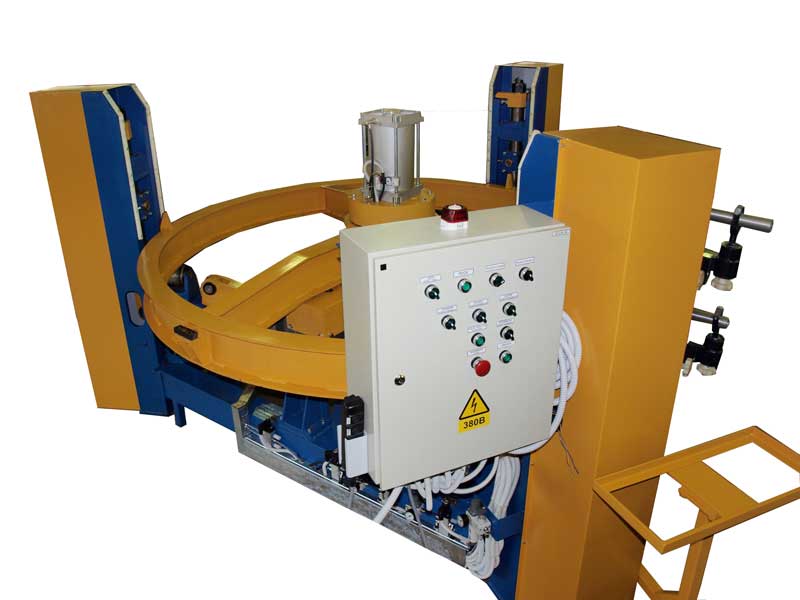

Стенд сборки, сварки днищ котла танк-контейнера и торцовки "юбки"
Стенд обеспечивает комплекс технологических операций связанных со сборкой днища и обечайки их взаимной сварки и торцовки собранного узла на нужный размер.
Принцип работы: Днище устанавливается на опорные поверхности поворотной платформы выпуклой частью вверх, устанавливается обечайка, зажимается и производится прихватка деталей. После прихватки узел освобождается от прижимов, копир устанавливается в рабочее положение, включается привод поворота и производится сварка (резка) узла.
Технические характеристики:
| № п.п. | Наименование параметра | Показатель |
| 1. | Габаритные размеры собираемого узла, мм | |
| диаметр | 2410 | |
| высота | 645 | |
| масса, кг | 384 | |
| 2. | Грузоподъемность, кг | 600 |
| 3. | Угол поворота платформы, град | 360 |
| 4. | Суммарное вертикальное усилие зажима узла, кг | 3000 |
| 5. | Привод зажима | пневматический |
| 6. | Привод поворота | |
| тип | электромеханический | |
| крутящий момент, Н·м | 1431 | |
| мощность, кВт | 1,1 | |
| 7. | Способ сварки | автоматический |
| 8. | Скорость сварки, м/мин | 0,3 ...1 |
| 9. | Способ резки | плазменная |
| 10. | Скорость резки, м/мин | 1 ... 1,5 |
| 11. | Способ ведения горелок по шву | механический копир |
| 12. | Привод установки горелок в рабочее положение | пневматический |
| 13. | Давление воздуха в сети, МПа | 0,4 ... 0,6 |
| 14. | Расход воздуха, м3/мин | 0,075 |
| 15. | Габаритные размеры стенда, мм | 2916х2804х1725 |
| 16. | Масса, кг | 1993 |
