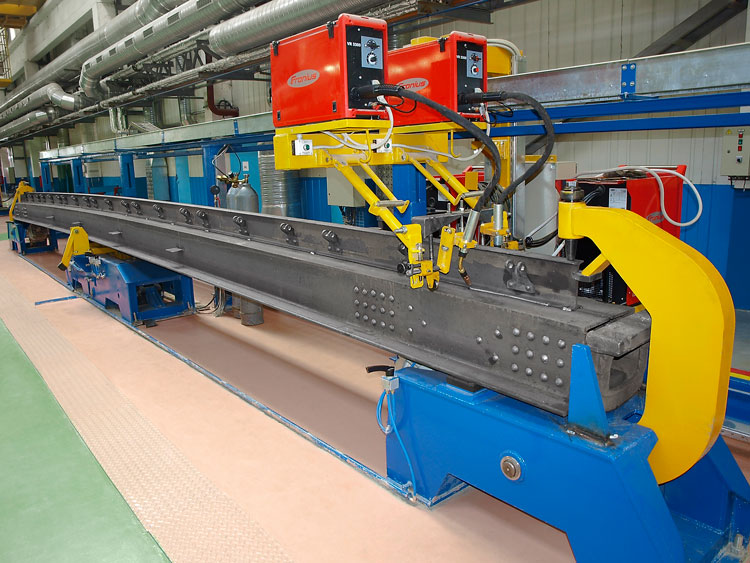

Стенд для автоматической сварки хребтовой балки с двутавром
Стенд предназначен для сборки хребтовой балки полувагона с двутавром и его приварки к ней в автоматическом режиме с выполнением двух швов одновременно.
Видео
Технические характеристики:
| 1. | Габаритные размеры собираемого изделия, мм | 12960х610х500 |
| масса, кг | 2700 | |
| 2. | Установка сварочная: | |
| Тип тележки сварочной установки | велосипедная | |
| Привод перемещения тележки | электромеханическая | |
| Маршевая скорость, м/час | 450 | |
| Сварочная скорость, м/час | 40 … 120 | |
| Принцип регулирования сварочной скорости | частотный | |
| Тип шва | нахлесточный | |
| Количество одновременно свариваемых швов, шт. | 2 | |
| Система слежения за швом | механическая | |
| Количество сварочных полуавтоматов, шт. | 2 | |
| Способ сварки | в среде защитных газов | |
| Количество источников питания, шт. | 2 | |
| 3. | Стенд сварочный | |
| Механизм продольной ориентации хребтовой балки | пневматический | |
| Механизм прогиба хребтовой балки | пневматический | |
| 4. | Рабочее давление воздуха, МПа | 5 … 6 |
| 5. | Расход воздуха, м3/ч | 6 |
| 6. | Габаритные размеры, мм: | 16440х1860х2230 |
| 7. | Масса, кг | 6010 |
